altiumdesigner怎么取消步骤回到布线啊
ad撤销上一步，可以使用快捷键Ctrl + Z。如果是想要撤销正在布线的上一步操作，可以直接选择Backspace 。
删除一整根线：选中线，TAB。连续删除：E+D 删除同一NET的线：组合键 Ctrl+H，出现十字光标，单击鼠标左键，选择的连线会高亮，按DEL键，确认删除。
默认都不是自动布线的。Auto Route菜单下有个Stop的选项，就是停止自动布线的作用。
ad取消布线不起作用
ad自动布线后没反应是因为设置是否正确，ad规则设置不正确会导致线路无法正常布线，有些线是不会显示的，需要在规则管理器中查看。ad是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，运行于Windows操作系统。
ad自动布线方法有以下：自动布线仅用于验证是否能铺开。如果板子面积太小，则自动布线失败，需要从新布局。自动布线前先存盘。布线失败很容易死机。
在禁布层放线要Place Line，而不能用Place Routing。后者是进行电气布线的，当然会自动跳到某个电气层。
默认都不是自动布线的。Auto Route菜单下有个Stop的选项，就是停止自动布线的作用。
如何删除pcB画布外机械线
根据查询太平洋工艺网得知。按组合键Ctrl加H，会出现十字光标。将光标移动到连线经过的任意焊盘或过孔。单击鼠标左键，选择的连线会亮。按DEL键，确认删除即可。
删掉pcb线选择相应的板层打勾。全部选中打勾，点击确定，这样就选中了，再点剪切。
不管在哪一层，都可以采取如下方法：PCB画面下，按组合键Ctrl+H，会出现十字光标，将光标移动到连线经过的任意焊盘或过孔，或者移动到导线上（当前层有效），单击鼠标左键，选择的连线会高亮。按DEL键，确认删除。
ad怎么删除分割线
比如说下面所标出的线条就是我们需要删除的线条，对于我们来说，如果是用矩形命令直接画出的话，那么在删除下面的线条是会把矩形全部删除的。
要批量删除，就要找到这些对象的共性。更新PCB后，已删除元件的连接线中，大部分应当已经失去网络了，因此通配查找所有网络为No net 的 Track 有助于快速选中这些走线。
打开word，点击页面布局，找到分栏。点击更多分栏。进入分栏设置，去掉勾选分割线点击确定。
打开原理图工程。在右侧画布属性的网格可见选否。网格显示已去掉。绘制ad原理图的注意事项 整体部分，可以根据自己提前设计的参数进行绘制。在所需功能之外，我们可以添加几个0Ω的电阻，这样方便实物PCB焊接与调整。
斜线好像是网络线，删不掉的，只能隐藏。红框可以先左键单击空白区域，然后再选中红框，按Delete。
AD16怎么取消网格AD16怎么取消网格直接打开Altiumdesigner的主界面，在DXP那里点击Preferences进入。下一步弹出新的对话框，需要通过Schematic选择Grids跳转。这个时候如果没问题，就继续按照图示确定去除PCB板网络。
cad快捷键命令大全

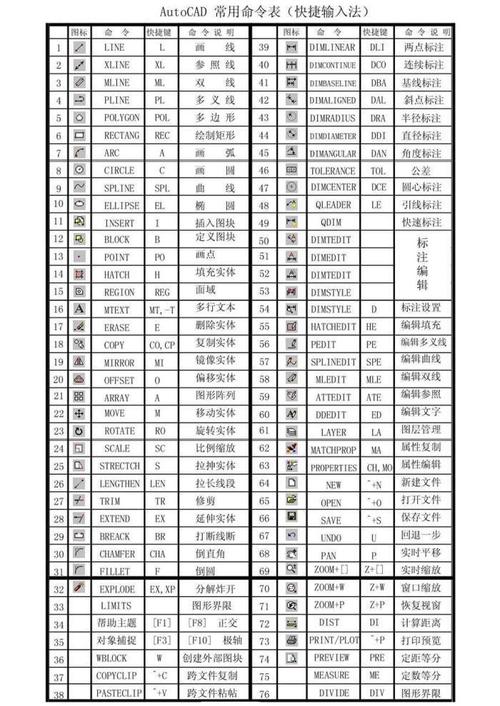

创建直线的快捷方式是L+空格。 创建圆的快捷方式是C+空格。 创建圆弧的快捷方式是A+空格。 创建矩形的快捷方式是REC+空格。 创建点的快捷方式是PO+空格。 创建单行文本的命令是DT。
