主板制作过程(主板制作过程视频)

本篇目录:

电脑主板是用什么制造的?

1、PCB这个被称为是印制电路板,电脑主板可以说是比较复杂的一种,制造PCB也是有多种材料。

2、你好:1,主板的【基板】是【多层覆铜板】,一般由 7 层覆铜板组成。2,各个元件之间的引线会出现【交叉走向】,采用多层覆铜板就可以很好的解决了。3,主板上安装有【CPU、南北桥芯片、集成电路和电阻电容等】。

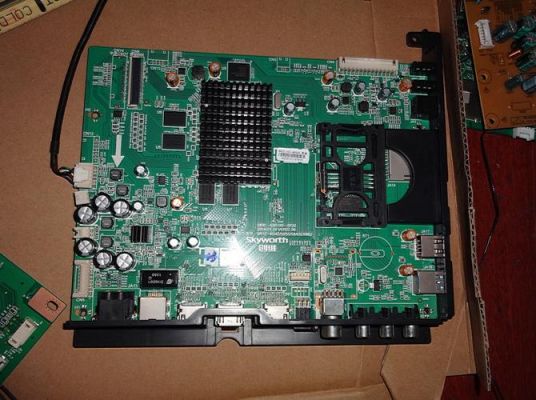

主板制作过程(主板制作过程视频)-图1

3、CPU:单晶硅 电路板:纯铜、PVC塑料等 集成电路:纯铜、纯金、焊锡、PVC塑料等 电容:陶瓷+电解质 发光二极管:铝+有机玻璃 还有印上去的油墨。

pcb板的制造工艺

1、生成制造文件:根据布局设计,生成制造文件,包括 Gerber 文件、钻孔文件、贴片文件等。 制造文件验证:核对制造文件,确保文件的准确性和完整性。

2、pcb板制作工艺流程大致可以分为设计、制板、印制、钻孔、电镀、覆盖防焊膜、裁板、测试等。设计:PCB制作的第一步是进行设计,这包括电路图设计和PCB布局设计。

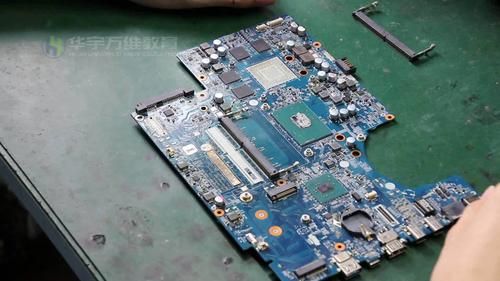

主板制作过程(主板制作过程视频)-图2

3、在两个焊盘之间布设一根导线,为低密度印制板,其导线宽度大于0.3mm。在两个焊盘之间布设两根导线,为中密度印制板,其导线宽度约为0.2mm。在两个焊盘之间布设三根导线,为高密度印制板,其导线宽度约为0.1-0.15mm。

4、开料(CUT)开料是把原始的覆铜板切割成能在生产线上制作的板子的过程,首先我们来了解几个概念:(1)UNIT:UNIT是指PCB设计工程师设计的单元图形。

5、)将覆铜板在底板上定位,印制材料放到固定丝网的框内。2)用橡皮板刮压印料,使丝网与覆铜板直接接触,则在覆铜板上就形成组成的图形。3)然后烘干、修版。

主板制作过程(主板制作过程视频)-图3

主板是什么材料做的?

印制板(PCB)的主要材料是覆铜板,而覆铜板(敷铜板)是由基板、铜箔和粘合剂构成的。

电脑主板是一个PCB板,在上班焊接各种功能的芯片组成。PCB材质 酚醛树脂、玻璃纤维/环氧树脂。

你好:1,主板的【基板】是【多层覆铜板】,一般由 7 层覆铜板组成。2,各个元件之间的引线会出现【交叉走向】,采用多层覆铜板就可以很好的解决了。3,主板上安装有【CPU、南北桥芯片、集成电路和电阻电容等】。

手机主板基材是PCB板,材质为双面玻纤板。它用作支撑各种元器件,并能实现它们之间的电气连接或电绝缘。手机主板由三部分组成:基带部分:基带芯片和电源管理芯片:负责编码。

主板的材质是树脂材料+铜箔+防焊漆,有的地方有锡;CPU的材质是硅+金;显卡、内存的金手指上是镀金或化学金,基板本身是树脂+铜+锡。重金属主要是铜+金。

到此,以上就是小编对于主板制作过程视频的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
