本篇目录：
谁帮我搞一份手机各元件的名称和符号。
电阻 []符号R （在看图纸的时候 例R320 那就是电阻）实物识别：中间为黑色，两别为银色。中间少数为蓝色或绿色。电阻的特性：电阻是耗能元件，电能转变热能散发掉，对信号有衰减作用，即能通直流电也能通交流。
电子元器件符号及名称分别有电容C、电阻R、二极管D、三极管Q、变压器T。电容C 电容是“电容量”的简称，用于表征电子元件在给定电势差下的储电能力，常用字母C表示。
电子元器件基础知识（1）——电阻 导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
符号D代表二极管（diode），符号ZD代表稳压二极管（Zener diode）。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断 （称为逆向偏压）。稳压二极管主要被作为稳压器或电压基准元件使用。
分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指手机所有电路集合在一起的分部电路图。
iphone5s内部结构图
1、iPhone 5s是苹果公司于2013年推出的一款智能手机，它的内部结构非常复杂，下面就让我们来了解一下它的内部构造。首先，iPhone 5s的主板是整个手机的核心，上面集成了处理器、存储芯片、无线电芯片等重要部件。
2、成之后我们就可以看到iPhone5S的内部结构了。接下来我们要拆解的是iPhone5S内部主板上的屏蔽罩，只有取出这些，才容易拆解出iPhone5S电池模块 iPhone5S内部电池拆解与以前的“拉勾”。
3、接下来我们要拆解的是iPhone5S内部主板上的屏蔽罩，只有取出这些，才容易拆解出iPhone5S电池模块，内部用了两大坨粘合剂来固定电池，要拆解电池可是要耗费比较大的力气。如下图所示。
请问大佬们一下手机主板上的这个小元器件叫什么,下面图片我标记的那个...

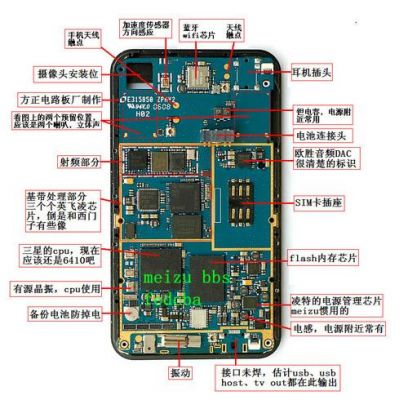

其他部分CPU 内存 各种控制器（触屏 蓝牙 WIFI 传感器 等等）。还有一些麦克风 听筒 扬声器 摄像头 显示屏幕的接口等等。这些东西都焊接在了一个电路板上，整个板子叫手机主板。
BC通常是贴片电容，贴片的电容通常是没有极性之分的，随便找个上好就行了。可是容值的大小选择上存在一定的问题，没有板子的具体线路的话上面所使用的容值大小不是十分确定的。
L代表的是电感（电感线圈）它是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，多用L表示。
主板的南北桥在什么地方?以图中主板为例
北桥是靠近CPU的芯片，基本都有散热片覆盖（下图红框）；南桥是远离CPU的芯片，一般也有散热片覆盖（下图紫框）；PCH其实就是主板南北桥合并后的芯片，主要承担以前的南桥功能，因此位置跟南桥芯片差不多（下图紫框）。
南桥芯片（South Bridge）是主板芯片组的重要组成部分，一般位于主板上离CPU插槽较远的下方，PCI的前面，即靠主机箱前的一面，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。
南北桥的位置：南桥位于主板上离CPU插槽较远的下方，PCI的前面，即靠主机箱前的一面，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。
北桥芯片通常都覆盖散热片，位于CPU旁边。南桥负责输入、输出设备总线的管理，如USB接口、打印接口、音频、键盘等设备的管理，这些设备的技术基本上都是稳定不变的，所以说同一个阶段有的主板北桥不一样而南桥通常还是一个。
到此，以上就是小编对于手机主板设计图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
