本篇目录：
- 1、怎样批量修改PCB元件字体高度?
- 2、AD10如何批量修改PCB库中某原件的属性(过孔孔径)
- 3、在DXP中的PCB里如何实现元器件的属性全局修改?
- 4、四脚按键的原理图只有两个脚,而PCB封装有四个脚,怎么样管教映射啊?
- 5、ad画pcb批量设置走线不成功怎么办
- 6、protel99se封装修改教程
怎样批量修改PCB元件字体高度?

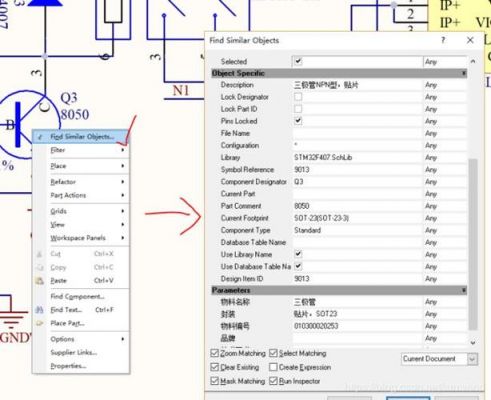

1、首先原理图已经生成了PCB文件，每个元件都有自己的名字。选择一个标号对其属性进行查看如图，为60mil高。接下来随便选中一个元器件的标号并右击鼠标，出现如图窗口。选择第一个选项，即选择查找相似部分。
2、在PCB编辑状态，鼠标指向任一需要修改的丝印字符，右键选择find similar object，这时会弹出的对话框中将代表元件字符的选项右边对应选项改为same，点击OK，会出现inspector面板，将width和height改为自己需要的字粗和高度。
3、双击丝印，打开Global，如上图所示，把你想修改的高度和宽度，比如高度改为1，在高度打钩，OK即全部修改PCB界面所有丝印。
4、首先，原理图生成了一个PCB文件，每个组件都有自己的名称。选择一个标签以查看其属性，如图所示，其高度为60mil。接下来，只需选择组件的标签，然后右键单击鼠标即可显示该窗口。
5、右击丝印，find similar object，在pcb inspector工具框里面修改，如果pcb inspector没有显示出来，看软件右下方，pcb点开，在里面选中，就能调出来了。
6、进入到操作首页中。接下来就需要按下快捷键F11打开 pcblib inspector 窗口。接下来就需要用鼠标圈选需要修改掉的部分。pcblib inspector 窗口中找到X SIZE /Y SIZE 修改里面的值，也可以批量修改其他属性可以。
AD10如何批量修改PCB库中某原件的属性(过孔孔径)
右下角点pcb然后pcbinspector打勾。会有个批量修改的小界面。选中所有需要修改的port然后在pcbinspector的界面里相应的栏目里修改。AltiumDesigner19原理图元件属性（双击元件可以打开元件属性）。
进入到ad，修改孔径尺寸，点击应用。打开PCB，单击“左键”，“设计”，“规则”。进入到ad。修改孔径尺寸，点击应用。
首先双击打开Altium Designer应用程序，进入到操作首页中。接下来就需要按下快捷键F11打开 pcblib inspector 窗口。接下来就需要用鼠标圈选需要修改掉的部分。
ad自制的PCB库尺寸修改：双击需要修改的焊盘，然后设置焊盘尺寸和坐标。如果是修改丝印，可以移动或删除重画。
在PCB面板里的话，在右下角PCB项，勾选PCB filter，在find items matching thiscriteria里输入IsDesignator，单击apply即可选中全部标注，在右下角PCB项勾选PCB inspector，修改你想要修改的参数。
在DXP中的PCB里如何实现元器件的属性全局修改?
1、PCB编辑界面，先选中一个东西（零件、铜线、丝印等），然后右键选第一个菜单就可以进行全局修改了，里面的设置很多，但不复杂，自己看看就懂了。
2、点击右键---查找相似对象---然后在那些属性那把你要查找的对象改为 same，会选择到你要修改的器件，点击确定会有你要修改的器件高亮，然后Ctrl + A 全选就可以弹出属性修改框，修改后确认就行。
3、在原理图中双击“元件”，在属性的footprint中修改，修改完之后再次导入。或者在pcb中直接修改封装；原件封装尺寸的具体大小可以查看有关芯片的datasheet文档，一般厂商的主页上面都有的，或者直接搜。
4、在pcb中点击design=》make pcb library，就会生成pcb板中元件的所有封装。 打开生成的封装，找到所需要修改的元件封装，然后进行修改，后保存。打开pcb，将修改后的元件放入pcb中，并赋予所修改原件的网络。
四脚按键的原理图只有两个脚,而PCB封装有四个脚,怎么样管教映射啊?
pads里吗？你在定义引脚时，把用不到的不定义电气联接特性就可以了，就是不指定。
pcb按钮有四个引脚，但是有两两短路连接的，也就是说在电气属性方面相当于两个引脚。
在PCB板放置封装库时，应该根据原理图的引脚标号来放置，布线时要根据原理图的标号来布线，就不会错了，需要细心。可以将原理图的元器件标号隐藏设置为显示，就方便了。
ad画pcb批量设置走线不成功怎么办
1、你可能是复制了PCB至新建的目录 看其他板子有没有出现同样的现象，比较一下 虽然现在不从设计工作，但我还是很喜欢以前的工作。多总结，多思考，相信自己一定会设计出更好的作品。
2、在PCB页面，依次选择Design，Rule、Routing、RoutingLayer。然后把要走线的层给选上就可以了。
3、布线的时候后，要尽量将一面按南北布线，另一面按东西布线。这样不仅可以避免相邻层信号间的耦合，而且更容易将板子布通。
protel99se封装修改教程
protel99se怎么修改封装：首先“双击打开”想要修改封装的对象。接着点击下方“global”打开扩展设置。然后修改右边参数就能修改封装了。如果没有定义过封装，那么需要在左边定义。
自己新建一个封装库，将99SE的库打开，将99SE库中的所有元件选中，复制过来就可以，如果你用DXP来打开99SE的库，则要导入DDB的文件后再打开，稍麻烦一点。
双击需要更改封装的原件，在对话框中点右下角的Global.将你要改的共同点设置出来就好了，点击ok。

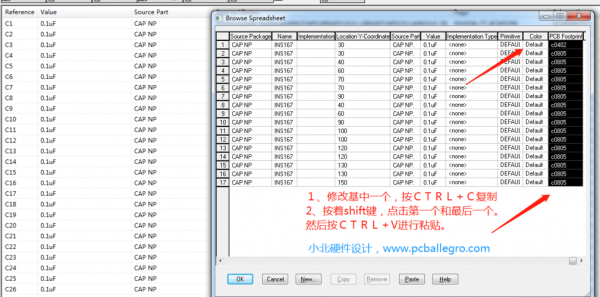

双击其中一个0805的元件，在Footprint这个框里把0805改成0603，点Global，在第二栏Footprint的下拉框中选中Same，点OK就可以了。
双击元件，点global出现如图的对话框，把前面的footprint改成原来的0805（去掉*），后面的改成你想要的0603（去掉{}）。
双击任一电阻元件，在弹出的Part属性对话框中单击【Global】，在弹出的全局修改对话框中Footprint后输入A*这一条件，在其后的﹛﹜中输入4=2，然后单击【OK】，在随后弹出的对话框中选【Yes】即可。
到此，以上就是小编对于pcb全局修改的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
