如何快速批量提取cad中坐标点数据?

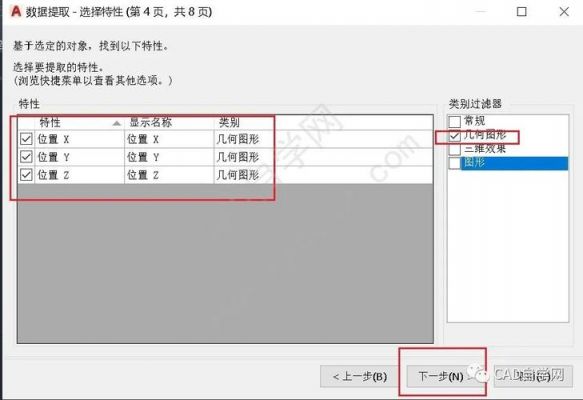

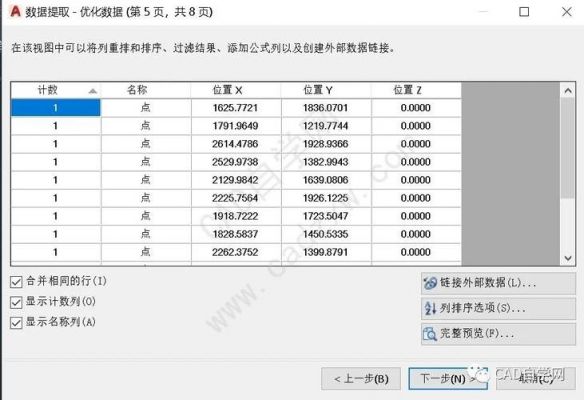

首先打开CAD，绘制好图纸之后，先保存一下，点击插入→提取数据，弹出数据提取对话框。点击下一步后，弹出“将数据提取另存为”对话框。给文件取名，比如“数据提取”，按“保存”。
要快速导出CAD中的坐标，可以按照以下步骤进行：选中需要导出坐标的对象，例如点、线、多段线等。输入“Dataextraction”或“数据提取”命令，打开“数据提取”对话框。
修剪”对话框中，选择“保留”选项。按住Shift键选择椭圆上的两个点，并单击鼠标右键。在弹出的快捷菜单中选择“交点”命令。这时将会弹出交点的对话框，其中显示了椭圆和直线的交点坐标，可以直接复制或记录下来使用。
使用命令list提取点的坐标数值 选中需要的所以线段 命令栏输入“list”命令，确定。出现的弹窗中就可以看见提取出的9个点的坐标了。

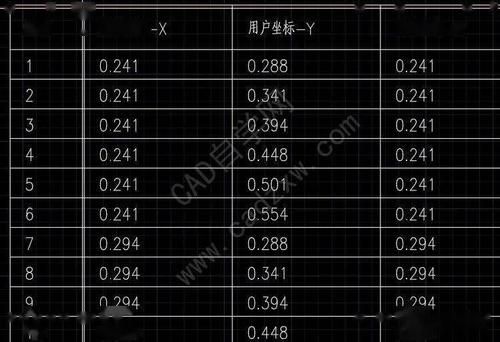

打开Excel，将坐标导入表格，在E列输入公式，在F列输入公式。然后选中这两行，放在右下角变成加号后下拉。然后复制E列数据到CAD命令中粘贴，复制F列数据同样到CAD命令中粘贴。最后点击“布局2”查看效果。
CAD如何批量导入坐标小技巧
利用EXCEL输入点坐标 首先，在Excel中输入坐标值(注意要输入绝对坐标)。
第一步，把需要的坐标点用pl线连接成一条直线。第二步，把这条直线选中，输入li，在弹出的文本窗口中出现了这条pl线的全部坐标。第三步，把这些坐标复制到电子表格里面，再经过处理就得到你要的坐标了。
首先在电脑上打开CAD软件，打开图纸，单击工具下拉菜单中的“数据提取”选项。然后在出现的窗口中选择“创建新数据提取”，单击下一步，接着在出现的窗口中给文件命名。
CAD如何批量导入坐标小技巧？下面是详细步骤。首先打开CAD，把坐标导入到Excel表格中，然后输入公式进行下一步。
在CAD中如何批量选中目标
1、在CAD批量选中目标方法如下： 首先打开图纸，然后打开特性，在工具栏中直接点击或用快捷键Ctrl加1，然后选择要批量选择的区域。选择好区域以后我们点击特性栏的快速选择按钮。进入快速选择。
2、打开cad，鼠标左键在工作区单击，拖动鼠标选择区域。鼠标右键单击选择区域，点击选择类似对象，即可完成操作。方法二：鼠标左键在工作区单击，拖动鼠标，选择区域，鼠标右键单击选择区域。
3、在CAD的命令行中输入“SS”命令，弹出选择集对话框。 在对话框中，可以选择要选择的对象类型，例如文字、线段、图形等。 还可以进一步选择要选择的对象的属性，例如颜色、图层、线型等。
cad如何批量导入坐标
利用EXCEL输入点坐标 首先，在Excel中输入坐标值(注意要输入绝对坐标)。
打开CAD图纸，选择菜单栏的工具--数据提取 选择“创建新数据提取”，点击下一步，随便给文件起个名字，例如“1111”，确定 选择“图纸/图纸集”，单击下一步 选择你要提取的对象。
把原图转化到原始坐标系中去。用pline将你要读的控制点连接起来，如果中间发觉漏点（：〉面壁）了可以将pline打断，把漏掉的点补上。
到此，以上就是小编对于cad批量提取点坐标插件的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
