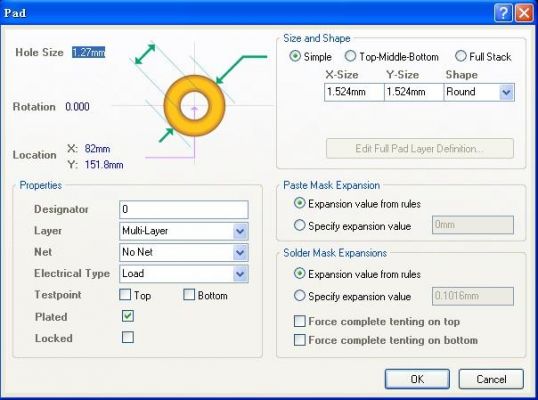

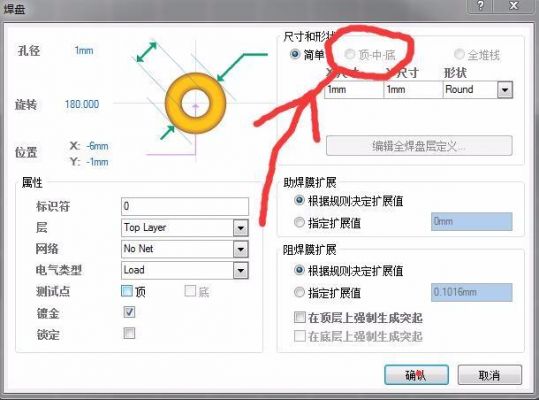

可以全局编辑。对于少于10个焊盘的方法：按住shift键选中10个焊盘，然后点击f11，在出来的对话框中修改尺寸后enter即可。

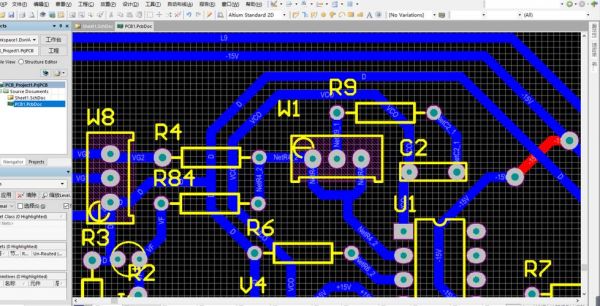

PCB编辑界面，先选中一个东西（零件、铜线、丝印等），然后右键选第一个菜单就可以进行全局修改了，里面的设置很多，但不复杂，自己看看就懂了。

在项目的最右边，把any改为same，然后点击确定，这时会再弹出一个菜单，在这个菜单中找到你要修改的项目改过来就可以了。以上的方法是适用于AD0（DXP）的，2002我没有用过，不过应该跟这个也是相通的吧。

在原理图中双击“元件”，在属性的footprint中修改，修改完之后再次导入。或者在pcb中直接修改封装；原件封装尺寸的具体大小可以查看有关芯片的datasheet文档，一般厂商的主页上面都有的，或者直接搜。

选择要翻转的对象，例如一个图形或一个本文框。在“格式”选项卡中，找到“旋转”组。点击“转翻垂直”“或翻转水平”按钮，即可完成镜像翻转。：注意像镜翻转会改变对象的方向，因需要此谨慎操作。

在protel中，按文件→打开的顺序选择。接下来，找到需要反转的PCB。此时，单击工具栏中视图中的翻转板。这样一来会生成图示的效果，即可在protel中将pcb左右镜像，正反面转了。

方法：选中--复制--点取拾取点---粘贴---点“X”或“Y”镜像---点取放置位置。

鼠标选中后，按X是镜像旋转（横向），旋转后的图像与原图像左右对称，如图所示：按Y是镜像旋转（纵向），旋转后的图像与原图像上下对称。

不同子原理图里面网络net同名也不会连接的，解决办法是：子原理图中放置同名port（PR）；然后把port同步到主原理图里面，同步方法是DESIGN - Sychronize sheet entries and Ports(DP)。

点击选中其中任意一个电容。右键点击该电容---Find Similar Objects 此时跳到筛选页面，看看你要改动的所有电容是不是有共同的地方而异于其它元件，比如名称，封装，管脚。

右键查找相似对象。改“Symbol Reference”右边“any”为“same”点“应用”然后“确定”，出现对话框“Current Fool……”右边数值改为需要的封装名称就行了。

双击其中一个0805的元件，在Footprint这个框里把0805改成0603，点Global，在第二栏Footprint的下拉框中选中Same，点OK就可以了。
