如果控制芯片损坏，电磁炉就无法正常工作。此时，建议联系九阳售后服务中心进行维修或更换控制芯片。另外，九阳电磁炉通电不发热还可能与用户的操作有关。九阳电磁炉通电后，需要将锅具平稳地放置在炉子上，并调整炉子的功率合适。

电磁炉不加热是什么原因电源插座进水造成短路如果电磁炉的电源插座进入了米汤或是水的话，首先把插座内的水分擦拭干净，然后在继续使用。

以九阳电磁炉为例，其滴滴响不加热的原因及解决方法如下：振荡子坏，变压器坏了，建议换振荡器，检查或更换变压器。基板组件坏了，建议检查或更换基板组件。建议立即断电停止使用检测维修。

电磁炉不加热有很多原因：外部原因包括外部电网电压高于或低于电磁炉的工作电压范围，那么电磁炉内部的保护机制就会强制断电加热。如果电磁炉内部温度过高，那么温度报警机制启动也会强制关闭加热功能。

九阳电磁炉的控制板上有一些端口，如果连接不正常，也会导致电磁炉无法正常工作。可以检查端口的插头是否松动或者脱落。炉盘表面出现凹陷或损坏如果炉盘表面有凹陷或者损坏，可能会引起电磁炉无法正常感应，热力不足等问题。

故障分析：造成此故障的原因有很多，包括同步电路，浪涌保护电路，检锅电路，驱动电路，IGBT高压保护电路以及PWM信号电路，下面介绍其维修方法。

电子线路部分包括：功率板、主机板、灯板（操控显示板）、线圈盘及热敏支架、风扇马达等。

电源模块：接收外部电源输入，将交流电转化为直流电，并进行滤波处理，保证电路稳定运行。控制模块：控制电磁炉的开关、温度、功率等参数，使电磁炉能够按照用户的需求进行烹饪。

电磁炉利用物理上的电磁感应原理，利用电流由线圈传递产生磁场，将电能转化为热能进行工作。当电磁炉正式开始工作运转时，将原来的交流电压转为直流电压，再控制电路把直流电压变成支持电磁炉工作的高频交流电。

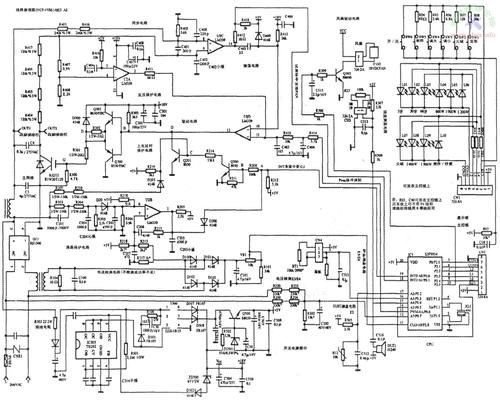

电磁炉工作原理讲解主电路图中，电桥DB1将工频电流变为直流电，L1为扼流圈，L2为电磁线圈，IGBT由控制电路输出的矩形脉冲驱动，IGBT导通时，流经L2的电流迅速增大。

大功率电磁炉电路图：电磁炉又名电磁灶，是现代厨房革命的产物，它无需明火或传导式加热而让热直接在锅底产生，因此热效率得到了极大的提高。是一种高效节能橱具，完全区别于传统所有的有火或无火传导加热厨具。

1、（1）将VIPer12A的7脚向6脚折起来与5脚连成一体。1脚折起来与2脚相连与3脚并联一个104瓷片电容。4脚之间并联一只18V稳压管，其正极接3脚，负极接4脚（如图1）。

到此，以上就是小编对于九阳电磁炉主板线路图片的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
