cpu供电电路是唯一采用什么电路
1、cpu供电电路是唯一采用PWM开关电源方式供电，是计算机主板中唯一工作在大电流状态的供电电路单元。中央处理器（centralprocessingunit，简称CPU）作为计算机系统的运算和控制核心，是信息处理、程序运行的最终执行单元。
2、ATX电源供给主板的12V和5V直流电不可能直接给CPU供电，所以需要一定的供电电路来进行高直流电压到低直流电压的转换（即DC-DC），这些转换电路就是CPU的供电电路。
3、CPU供电电路的特点是采用PWM开关电源方式供电。即由电源管理芯片根据CPU工作电源需求，向连接的场效应管发出脉冲控制信号，然后控制场效应管的导通和截止，将电能储存在电感中，然后再通过电容滤波后向CPU输出工作电压。
4、介绍CPU供电电路的基本常识。 ①单相供电电路的组成和原理 CPU电路主要有PWM芯片，MOSEFT管，电感、电容四种元件。其中的MOSEFT管就是一个电子开关（如上图中的KK2），只不过开关的频率很高，每秒开关1万到5万次。
5、四相供电比三相供电更稳定，滤波更纯净，供电能力更强。每多一相电路会在CPU附近多出一个电感线圈，两个MOS功率管，两个大电容。数数CPU附近主板上有几个电感线圈，就可判断有是几相供电。
CPU供电电路基本常识
1、供电相数、供电扼流线圈铜线粗度、MOS管的配置、辅助电源接口等是判断细节做工优秀与否的另外四个因素。目前主流主板产品的供电相数配置通常为三相到四相，而部分低端产品则会缩水到两相供电。
2、主板的CPU供电电路最主要的功能是为CPU提供电能，保证CPU在高频，大电流工作状态下稳定地运行。
3、-8是cpu供电滤波电容，9和11是cpu 每路dc-dc稳压电源的开关管（一般是低导通电阻的场效应管），10是+12v输入电源的滤波电感，12是dc-dc稳压电源的储能电感。
4、单相（一相）供电电路的工作原理 下图中12V的直流电来自于PC的开关电源，KK2就是MOSFET场效应管，在这里就相当于开关，假设CPU需要电压2V，KK2和电感把12V降到2V供给CPU。KK2和电感就是降压变压器。
5、CPU供电电路的特点是采用PWM开关电源方式供电。即由电源管理芯片根据CPU工作电源需求，向连接的场效应管发出脉冲控制信号，然后控制场效应管的导通和截止，将电能储存在电感中，然后再通过电容滤波后向CPU输出工作电压。
6、CPU其他供电形式 16pin：在高性能主板和CPU上，普遍采用的是双8pin的CPU供电方式，现在常见的主板有Z690、Z590、B660等系列。
CPU供电电路故障导致黑屏维修方法
1、，检查CPU风扇的电源是否插入到主板的CPU-FAN接口。2，确认主板是否通电，检查电源风扇通电后是否转动，a，转动，CPU风扇故障，更换。b，不转，故障原因可能是主板不通电导致，CPU风扇不转。3，首先需要排除机箱开机按钮故障。
2、更换个电源尝试下，以排除第二个可能；请检查主板异常，比如有没有电容凸起（被击穿），主板面有没有明显损伤导致线路不通等，可以拿到维修站检查下，有条件的话可以更换个主板上去确定下。
3、主板的开机电路出现了问题，造成无法开机，黑屏，CPU主供电出现问题，也无法开机，I/O出现问题，也无法启动电脑，黑屏，等等吧， 总之，主板上的元器件出现故障，很多都会开不了机，黑屏，一般笔记本很多遇到这种情况，处理方法：送售后修理主板。
cpu供电电路是怎样的原理?
-8是cpu供电滤波电容，9和11是cpu 每路dc-dc稳压电源的开关管（一般是低导通电阻的场效应管），10是+12v输入电源的滤波电感，12是dc-dc稳压电源的储能电感。
CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU工作电源需求，向连接的场效应管发出脉冲控制信号，然后控制场效应管的导通和截止，将电能储存在电感中，然后再通过电容滤波后向CPU输出工作电压。
单相（一相）供电电路的工作原理 下图中12V的直流电来自于PC的开关电源，KK2就是MOSFET场效应管，在这里就相当于开关，假设CPU需要电压2V，KK2和电感把12V降到2V供给CPU。KK2和电感就是降压变压器。
同时“断开”的时间叫做“死区时间”，因为这段时间K1和K2都不工作，白白消耗电能，所以CPU供电电路的“死区时间”越短，效率就越高，也就越节能。
CPU供电电路的特点是采用PWM开关电源方式供电。即由电源管理芯片根据CPU工作电源需求，向连接的场效应管发出脉冲控制信号，然后控制场效应管的导通和截止，将电能储存在电感中，然后再通过电容滤波后向CPU输出工作电压。

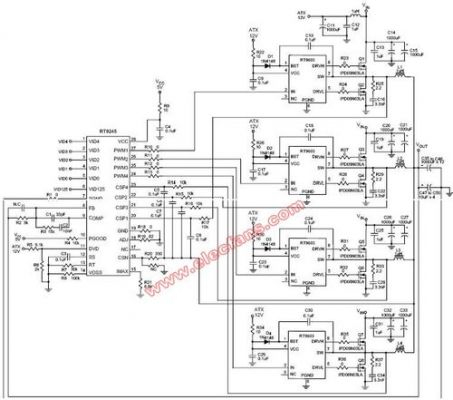

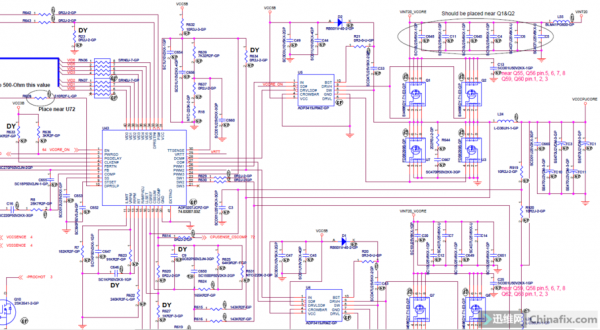

主板上的供电电路原理 图1 图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
CPU供电电路分析及故障检修
CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU工作电源需求，向连接的场效应管发出脉冲控制信号，然后控制场效应管的导通和截止，将电能储存在电感中，然后再通过电容滤波后向CPU输出工作电压。
首先，检查主板与电源之间的连接。确保所有电源连接正常且牢固，包括24引脚的主电源连接和8引脚的CPU供电连接。如果连接松动或不正常，重新插拔电源线并确保连接牢固。同时，检查电源线是否有受损或磨损的地方。
故障分析：先用替换法排除了CPU、内存、显卡、电源的问题，确定是主板故障造成的。分析故障在开机时出现，因为开机过程需要供电、时钟信号和复位信号，因此推断故障可能是供电电路故障、时钟电路故障、复位电路故障。
电源管理芯片损坏。如果场效应管和电容测量正常，而上管栅极无控制电压，则检查电源管理芯片的供电脚有无5V或12V电压，如果有，再检查PG信号脚有无电压，如果有则电源管理芯片损坏。
到此，以上就是小编对于主板cpu供电电路出现故障,首先应该检测的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
