本篇目录：
- 1、电脑主板接线图解
- 2、电脑主板外设接口图解
- 3、电脑线接头的接法图解
- 4、教你细致识别主板内部接口
- 5、如何识别主板的各种接口?
- 6、电脑主板音频接口图解
电脑主板接线图解

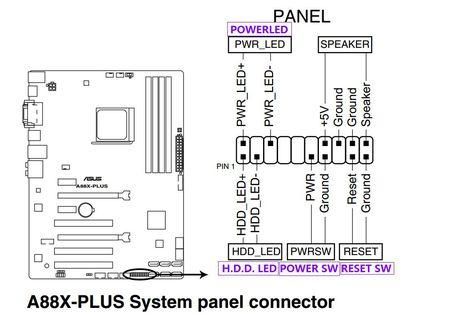

1、蓝色框标识是PWR_BTN，对应机箱连接线的Power SW跳线，不需要区分正负极。（有些主板开关标识可能不是PWR_BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表开关，意思是一样的。
2、电脑主板的电源开关那里的接线方法：首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行。
3、。H.D.D LED-硬盘指示灯线：在我们读写硬盘时，硬盘灯会发出红色的光，以表示硬盘正在工作。
4、主板大多采用的2排13针的插针方式：接线的示意图如下：这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。
5、电脑：华为MateBook14 系统：Windows10 软件：本地设置0 机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
6、h61主板插线指引如下。Power led 是电源指示灯。电源指示灯用于连接机箱前面板上的电脑ATX电源工作指示灯，接主机箱电源指示灯正极。Power WS 是开机键。电源开关用于连接机箱前面板上的电脑电源开关。
电脑主板外设接口图解
1、PCI-E接口如下图所示：PCI是Peripheral Component Interconnect(外设部件互连标准)的缩写，它是目前个人电脑中使用最为广泛的接口，几乎所有的主板产品上都带有这种插槽。
2、PCI接口是Peripheral Component Interconnect（外设部件互连标准）的缩写。PCI接口分为32bit和64bit两种，32bit就是一般台式机使用的普通的pci接口，64bit接口比32bit接口长一些一般只出现在服务器上。
3、在这个图有边的两个是鼠标或者键盘的接口。然后右边是三类型显示接口，后面四个是usb接口，最后是耳机和话筒接口。
电脑线接头的接法图解
电脑电源线接法图-2 显卡供电接口 显卡的供电接口跟CPU也是类似，显卡上需要几个接口插满它就可以了。
USB-A 公头，引脚的次序如下图，有孔的那一面是正面。

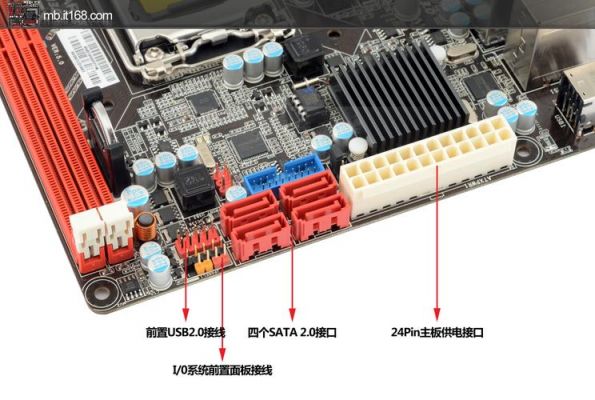

电源供入是指用电源线从主机电源直连接到主板，为主板上的设备供电。这里主要用到两种。一种是带24PIN接口用于向主板供电的电源线，接口及连接的最终效果如下。
问题一：网线的接口怎么接 复杂的不讲了，一般里连接方式如下。
电脑主机后面的线要这样接：如下图所示：按照图上的标示，把相应的外接设备一个个接插到电脑主机的后面就可以了。要注意每个接口旁边的标识。主机是指计算机除去输入输出设备以外的主要机体部分。
教你细致识别主板内部接口
1、音频接口二：同样这也是一组比较常见的五孔一光纤的音频接口，左上角的方形接口就是光纤输出端口，可以将音频信号以光信号的形式传输到声卡等设备。
2、如下图所示。M.2接口有走SATA通道和PCIe通道的区别，二者不能混用（只支持PCI e通道的插槽插上SATA通道的SSD会无法识别使用）。有的M.2插槽走两种通道的SSD都可以使用，主板规格上会有注明。如下图所示。
3、首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。
4、主要有两种方法，方法如下：方法一：直接观察主板上SATA接口旁。例如下图，标注了“SATA3 6Gb”（6G bit/s）的就是SATA3，标注了“SATA2”（3G bit/s）的就是SATA2。
5、音频输出输入接口，声卡1集成接口，绿色音频输出，蓝色音频输入。 集成网网卡接口。 主板USB接口，一般有4个，用于接入USB外部硬件设备。 DVI接口，用于数字显示器的接口。 VGA接口，显示器接口。
如何识别主板的各种接口?
1、AGP插槽就是加速图形接口，直接与主板的北桥芯片相连，是专门提供给显卡的。AGP的发展经历了三个阶段：AGP0，即AGP1X/2X接口模式，由Intel在1996年发布，因其传输的带宽速率过小，现在已经基本被淘汰。
2、一般情况下，红色为音频输入接口，连接麦克风；绿色为音频输入接口，连接音箱。
3、主要有两种方法，方法如下：方法一：直接观察主板上SATA接口旁。例如下图，标注了“SATA3 6Gb”（6G bit/s）的就是SATA3，标注了“SATA2”（3G bit/s）的就是SATA2。
4、主板常见I/O接口的类型和作用如下：PS/2接口 比较常见的一种接口，用来连接键盘和鼠标，可以用颜色来区分，紫色的接键盘，绿色的接鼠标。视频输出接口 目前比较主流的视频输出接口分别为VGA、DVI、HDMI。
电脑主板音频接口图解
1、主板上的6个颜色的音频口，插音箱和麦克风，以及其它输入/输出音频设备。 主板音频接口示意图如下： 对应插孔应插入的设备(根据下图编号排列)： ⑺ - 中置/低音音频输出(桔黄色)接口，插中置/重低音音箱。
2、主机问题：用其他播放设备插在主机上，看是否有声音。音箱插孔在电脑主机的主板上，通常在主板的后面板上。电脑主机后边一般有二排三个圆孔用来接麦克风和耳机音响的，一般音响有一个是USB接口，另一个是圆行插头。
3、主板上的6个颜色的音频口分别为： 蓝色：音源输入端口-可将录音机、音响等的音频输出端连接到此音频输入端口。 绿色：音频输出端口-用于连接耳机或者音箱等的音频接收设备。
