1、MOS管是一种电压控制电流的元件。场效应管是较新型的半导体材料，利用电场效应来控制晶体管的电流，因而得名。它的外型也是一个三极管，因此又称场效应三极管。

2、看芯片脚下的铜片，场管一般只有G极是信号线，是细线，其余的都为粗线。场效应晶体管，简称场效应管。主要有两种类型和金属 - 氧化物半导体场效应管。由多数载流子参与导电，也称为单极型晶体管。

3、主板的场效应管，你先拆下来用数字表检测，红笔接在中间那只脚，黑笔触左边那只，大概400多到800多都是正常的。

4、场效应管区分上管下管的方法：上管指的是P沟道一侧的管，下管指的是N沟道一侧的管。只要把场效应管连入电路，给合理的导通电平，能够实现合理放大，那么高电平端接的就是上管。否则就是接反了，高电平接的就是下管。

根据你的描述几个原因：MOS管质量不好，就是你电源的死区设置过小，你选择的管子余量不足，管子安装工艺有问题，主要是散热不好。有些电路MOS管栅极需要放电电路，是否具有。你查查看。

造成损坏的原因可能有几个：缺少保护电路。一般来说电路中应适当设置保护电路，以吸收电路中的瞬间高压、浪涌电压，保护关键元件。参数选取不合理，没有余地。效应管的耐压、电流都应该流有一定的余地，以保证正常使用。

问题解答一：管子损毁分两种情况，烧毁和击穿是两个概念，烧毁指的是管子在工作中过载从而导致PN结温度过高而损毁，击穿指的是管子在工作中加在管子上的电压超出管子实际允许的极限电压而导致PN结击穿损毁。

电源的话开机烧MOS管有很多原因：开机瞬间Vds太高超过管子耐压导致击穿；驱动能力不足，导致管子没有完全导通，导通电阻太大热死；如果是桥式拓扑，有可能驱动的死去时间不够，导致上下管直通短路烧死。

他的栅极是从氧化膜引出的，栅极与源极、漏极是绝缘的，MOS场效应管的栅极与衬底之间隔着一层氧化膜，如同电容器结构一样，但栅极与衬底之间的电压超过一定限度时，就会引起氧化膜的击穿，导致UPS电源MOS场效应管烧毁。

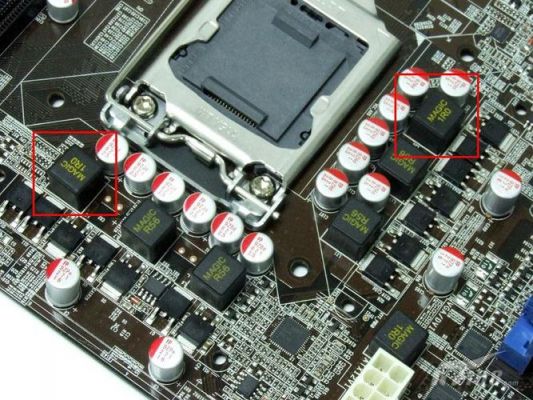

单相（一相）供电电路的工作原理下图中12V的直流电来自于PC的开关电源，KK2就是MOSFET场效应管，在这里就相当于开关，假设CPU需要电压2V，KK2和电感把12V降到2V供给CPU。KK2和电感就是降压变压器。

温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。

“芯片的工作原理是将电路制造在半导体芯片表面上从而进行运算与处理的。晶体管有开和关两种状态，分别用1和0表示，多个晶体管能够产生多个1和0信号，这种信号被设定为特定的功能来处理这些字母和图形等。

作用场效应管可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。

几相供电说的是CPU供电。比如4相供电就比3相好，同样多的电流在每个供电模块上分摊的压力较少，供电多的支持CPU更大瓦数，方便CPU超频。

个人的理解：MOS管本质上并没有区别，使用IC或电平来控制MOS只是根据负载需求而并非MOS本身管来制定的。
