电路图：是通过电路元件符号绘制的电子元件连线走向图，它详细的描绘了各个元件的连线和走向，各个引脚的说明，和一些检测数据。

PCB中文名称叫印制电路板，功能是为板子上的电子元件提供电的通路。怎么知道这个电通路应该如何连接？就要引入电路图。那么电路图的设计者是怎么知道各个元器件如何连接？这个就要扩展到主要芯片。

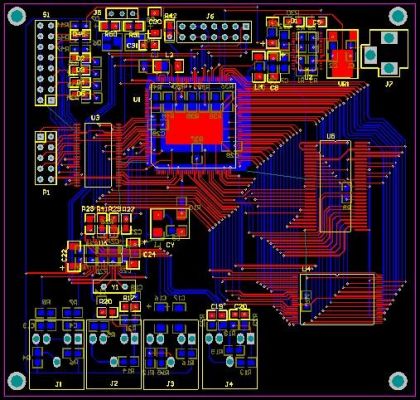

PCB图是印刷电路板的设计图，是制作电子产品元器件焊接安装的一种电路板，这种PCB板代替了电路的走线，相当于把导线提前印刷到一块绝缘板上，再往印刷板上焊接元器件，制作简单，适合大批生产。

PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

电路图(Schematic Diagram)和 PCB版图(PCB Layout)是电子设计中常见的两种图形表示方式，它们在设计过程中具有不同的目的和功能。

1、道理很简单：其一，提供三相供电电路设计的主板厂商电路设计水平未见得就很高；其次，一个好的主板设计厂商，其研发工程师为了避免放置数量太多元件在主板上产生不必要干扰，而采取最简洁、最稳定的两相供电电路设计，华硕就是其中之一。

2、主板供电，一般是描述插头针数，就是20+4pin、4+4pin 通常所说几相供电，是指CPU供电，它们分布在CPU插座的周围，最常见于靠近机箱上部和后部这两条边上，一般一个电感就是一相供电。

3、l7 8700默认热设计功耗65w，z370高端主板。当处理器全核心睿频3g时，功耗会超过65w一些。强悍的供电能让处理器保持高频时候更加稳定。z370高端主板专为超频处理器设计，所以节能版不用刻意堆供电。

4、正常情况下，第一张图的20针的大排，旁边还有四针一起接在主板上。CPU旁边的那四针，是另外接的。

5、最后还有一点，很多人看到有些厂商在主板上电源电路标出的电容部分并没有安装电容，会认为是偷工减料，其实这可不一定是完全正确的想法。

6、最后纠正一个网上的的观点，“每相供电都同时工作”。其实在PWM电路设计中，每一相供电都是分别并单独运作的。也就是所谓的供电相数越多，各相分担的电流越小这个说法是错误的。

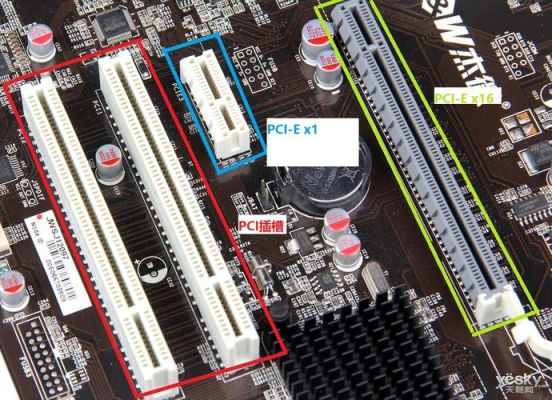

1、内存插槽用来安装内存，它是CPU和外存之间的桥梁，起到缓存的作用。主板所支持的内存种类和容量都由内存插槽来决定的，现在的内存主流是DDR4。外接显卡的插槽分为PCI插槽和PCI-E插槽，也称总线。

2、I/O芯片，是因为它是负责输入INPUT和输出OUTPUT的，所以称为I/O芯片，这一块芯片可以提供对键盘、鼠标、串口、并口的支持。

3、计算机的主板各部件详细图解主板图解一块主板主要由线路板和它上面的各种元器件组成线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

4、ATX主板主板适用于中高端高性能机型，一般用于影音处理，电竞等专业领域。UATX有容易摆放，外观精美等优点。但是性能较差，适合对性能要求不高的一般用小型机，例如大部分的文字处理工作，其他简单办公，家庭影音娱乐等。

5、主板，又叫主机板(mainboard)、系统板(systembourd)和母板(motherboard)；它安装在机箱内，是微机最基本的也是最重要的部件之一。

6、以下是华硕H81M-K主板的接线：ATX电源连接：接在主板右侧，为24针电源连接器，用于连接电源供应器的主要电源接口。CPU电源连接：接在主板右侧，为4针电源连接器，用于连接电源供应器的CPU电源接口。
