本篇目录：
- 1、怎样学习空调电路图
- 2、威图空调强制启动
- 3、这个空调内机主板上电路图咋看?
- 4、这个空调主板元件叫什么?
怎样学习空调电路图
1、首先，电路图是由符号和连接线组成的，每个符号代表一个电子元件，例如电容器、电感器、开关等。通过分析连接线的路径，可以了解电子元件之间的连接方式和信号传输路径。
2、看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。
3、所以 第一步：找到电路图，或者看看说明书有没有。第二步：根据电路图，电路图中会有各条线的编号以及标明线的颜色。第三步：根据每根线的编号以及颜色在电控箱，找电路板，一根根对就可以看懂了。
4、将三根火线直接接在压机的立柱上，然后通电，观察是正转还是反转。压机反转噪音和振动大，正转比较平稳。如果是反接，应立即切断电源，然后任意两根火线换位，才是正确的接线方法。
5、电源电路 蓄电池电压→5AA/C保险丝→空稳压放大器的 A2 1端子是一个恒定电源电路，即使点火开关关闭也能提供电源，用于存储诊断故障码等。
威图空调强制启动
1、压缩机高压保护。造成这种情况的具体原因为空调冷凝器前面有障碍物、室外的环境温度高于43度的时候开始制冷、控制回路出现异常。
2、威图空调可以通过智能控制面板、遥控器或手机APP进行温度设置。用户可以按照个人喜好和需要，选择合适的温度值进行设定。
3、威图空调的温度设置可以通过遥控器或者面板进行操作。具体步骤如下： 打开空调电源，按下遥控器上的“开/关”键或者面板上的电源开关。
4、威图空调温度设置流程如下：原厂默认温度为35℃，开机后可按住set键1秒以上。参数开始闪动，通过按UP和DOWN两个键来完成温度升降调节。调节到目标温度后，按下set键储存设置的参数。
5、vertiv空调密码是1234。vertiv空调设置的三级密码是1234。

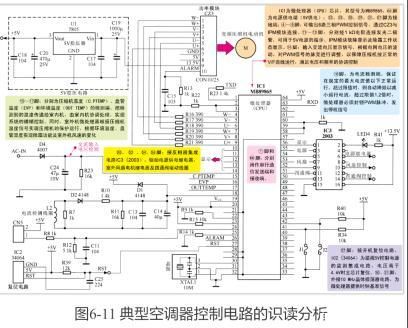

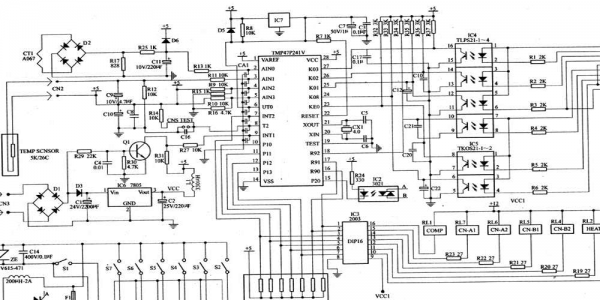

这个空调内机主板上电路图咋看?
应该是室内主机板及连线图，室外机线路图在外机上。外机有风扇和压缩机等。
室内风机。电路中已有各条引线的色别。OR代表橙色，YW代表黄色，RD代表红色，BL代表蓝色，BK代表黑色，WH代表白色。控制板上应该有一个线排插座。红色、黄色、蓝色内部分别接三个调速绕组。白色接火线，黑色接零线。
空调电路板是控制整个空调系统的核心部件，它由电子元件和连接线路组成。在空调运作过程中，电路板接收来自传感器的信号，根据设定的温度和湿度要求，通过控制继电器和开关来调节制冷或加热功能。
这个空调主板元件叫什么?
1、主板上有CPU、晶振、遥控接收管、控制继电器、故障检测器件、温度传感器等。
2、空调主板是控制整个空调系统的核心部件，其中的继电器起到重要的作用。要查看空调主板的继电器分别控制什么功能，首先需要打开空调主机的外壳。然后，通过观察继电器上的标识和接线方式，我们可以初步判断继电器控制什么功能。
3、空调线路板有7个脚的多半是小型（单板）CPU集成块，也就是变频空调主板的集成电路运算器。
4、ZR1型号看起来应该是压敏电阻；TR1就是旁边那个三脚器件，BT131是TR1的型号（推测是可控硅）；Z1貌似是稳压二极管。
5、定频空调的主板有好多的保护性电子元件。比如压敏电阻。空调的保险。还有空调的变压器。这些都属于是空调的保护性电子元件。
6、内机主板控制继电器吸合断开来决定外机是否启动。
到此，以上就是小编对于威图空调故障如何复位的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
