华硕H510主板接电源线,请图文解释?
1、电源开关：POWER SW，功能定义：机箱前面的开机按钮。复位/重启开关：RESET SW，功能定义：机箱前面的复位按钮。电源指示灯：+/- 硬盘状态指示灯：HDD LED 报警器：SPEAKER，功能定义：主板工作异常报警器。

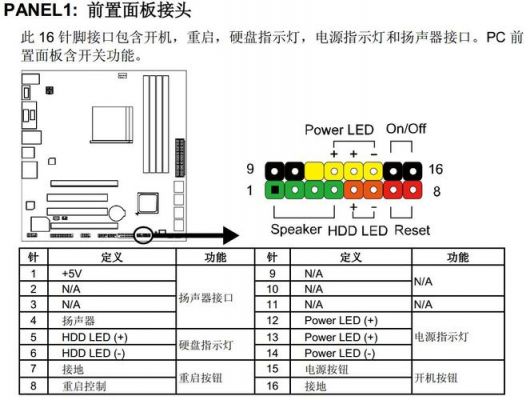

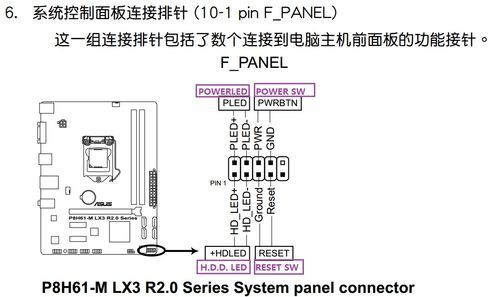

2、华硕主板与机箱主要的连接如下所示。Powerled是电源指示灯、PowerWS是开机键、H.D.D.LED是硬盘指示灯、RESETSW是重启按钮。连接的时候只需要按照上面的示意图连接就可以。
3、主要插的线我做了一张图，仅供参考。这些插头都有防呆设计，插反是不可能的。
4、主板上一般会有标识，找到标识按照标识安装。注意正负极。如果主板上没有标识也没有说明书的话，按照下面的方法进行安装，以下方法只供参考。

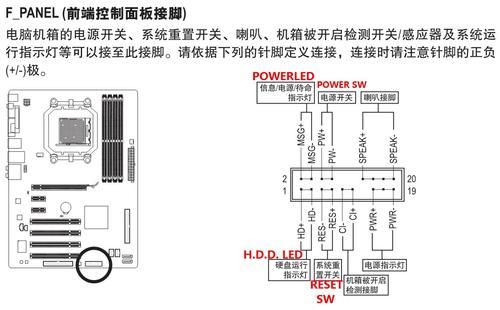

5、（具体位置参考步骤3）步骤首先找到机箱上的连接线。步骤然后找到主板上的F_PANEL。电源开关：POWERSW，功能定义：机箱前面的开机按钮。复位/重启开关：RESETSW，功能定义：机箱前面的复位按钮。
主板供电怎么接?
1、首先主板供电目前主板多数是24PIN接口，电源中也有24PIN接口，对应插入即可，该接法有防呆设计，因此一般都不会插错。主板供电连接完成之后，接下来将安装好的CPU供电4PIN接口连接到对应插槽位置即可。
2、电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
3、主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、IO控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
4、首先需要找到连接接口，二这个接口在主板底部中间的位置：F_panel 这个接口就是连接机箱面板的线的。首先找到机箱上的连接线。然后找到主板上的F_PANEL。即为上图中14标识的位置，连接到对应的针脚上即可。
电脑主板接线图
POWER SW-开机信号线：从机箱面板中的一组连线中找到开机信号线。开机信号线由白色和朱红色的标注有“Power SW”的两针接头组成，这组线连接的是开机按钮(图11)。
机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
总结：作为电脑核心组件之一，电脑主板的接线图便是电脑故障排查和硬件升级的关键。通过对主板接口的了解及正确的插口方式，能够确保电脑的良好运行。
h61主板插线指引如下。Power led 是电源指示灯。电源指示灯用于连接机箱前面板上的电脑ATX电源工作指示灯，接主机箱电源指示灯正极。Power WS 是开机键。电源开关用于连接机箱前面板上的电脑电源开关。
机箱开关线怎么接主板
1、首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行，这个比较大，好找。
2、电脑电源开关线接法图解如下：机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
3、电源开关连接线：从机箱面板连接线中找到标有“POWER SW”字样的两针插头，对应插入主板上的“PWR SW”或“PWR”的插针即可。连接线不分正负。
4、g、USB 连接前置接口的，一般都是一个整体。在主板上找到各针脚的位置。全部连接线插完后，检查所有硬件安装是否正确并已经坚固。同时检查所有连接线是否正确并已经坚固。
如何把主板的usb接口与电源线连接起来?

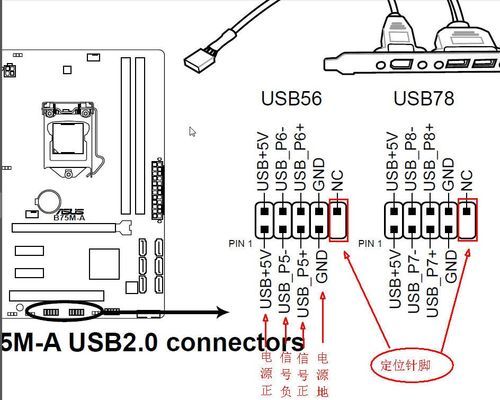

1、查看常见的usb插头对应接线图，如下图。找到主板USB针座回的位置，如图有答9个针头。查看4根线的USB插头。按照接线图进行接线操作。红色的线条代表USB插头，下面的长方形代表针座，4根线按颜色对号插上就对了。
2、电脑电源开关线接法图解如下：机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
3、首先，机箱的USB电缆线整齐，线路包括机箱的USB接口和交换机的按钮线。可以在主板上找到用于连接USB的接口，该接口旁边会出现一个USB字母：将机箱的USB电缆插入主板的USB端口，连接成功。
4、步骤机箱前面板前置USB的连接线，如下图：上图中VCC用来供电，USB-与USB+分别是USB的负正极接口（图片中2是某一USB口的编号，不必在意），GND为接地线。
到此，以上就是小编对于电源与主板接线教程的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
