本篇目录：

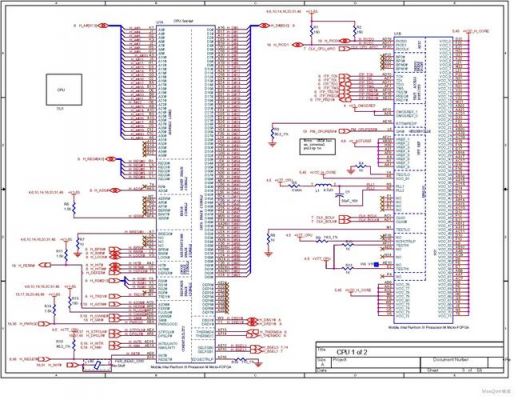

1、看懂电脑主板电路图可以按以下步骤来：从CPU出发来看，CPU出来有数据总线，地址总线，控制总线，分类去寻找相应的元器件。分模块来看，弄懂各个模块的功能。清楚每个元器件的功能和接线关系，这是最基本的。

2、电脑主板上的内存插槽是用来安装系统内存的。根据内存条的数量，配置和容量的不同，可能会有多个内存插槽。按照内存模块的规格放在对应的插槽中即可。但是需要注意的是，内存条的频率和容量必须与主板规定的一致。

3、要看电路图首先要弄清楚主板有几个部分构成（技嘉G41主板为例）。CPU插槽。南北桥。主板供电电路。AGP插槽。ISA插槽。AMR插槽。内存插槽。IDE和软驱接口。BIOS。

4、第三你需要逐步了解各部分方块图的具体电路，主要元件在电路中担任的任务功能，电脑主板一般都是以芯片为中心，南桥北桥 IO 等等这个需要你慢慢的掌握，不过总体上要有个思路。

蓝色框标识是PWR_BTN，对应机箱连接线的Power SW跳线，不需要区分正负极。（有些主板开关标识可能不是PWR_BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表开关，意思是一样的。

。H.D.D LED-硬盘指示灯线：在我们读写硬盘时，硬盘灯会发出红色的光，以表示硬盘正在工作。

电脑主板的电源开关那里的接线方法：首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行。

1、参考如下：电源灯跳线和硬盘灯跳线，如下图中内容所表示。电源开关跳线和重启复位跳线，如下图中内容所表示。主板上电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）安装的位置，如下图中内容所表示。

2、方法很简单，主板上会有与连接线同样的标注，彩色的线为正极，白色的线为负极，负极一般靠右边。按照主板的跳线标注，对应插入。

3、常见主板接线图：上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9Pin并没有定义，所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以。

4、桌上型电脑接线方法一一般针的下面都有标示出来的。

5、我们阅读刚刚的组装电脑教程后已经把 CPU、主板、显卡、内存均安装好之后，我们现在就可以将电源线连接到各配件上为配件连接好电源供电线路了。

到此，以上就是小编对于电脑主板电路图纸全集的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
