本篇目录：
主板上的插线顺序
电脑主板的线怎么插共有5步，以下是华为MateBook X下电脑主板的线怎么插的详细操作： 操作/步骤 1 装入电源，找到针线将电源装入机箱中，在电源线中，找到供主板电源的24针线。
电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
这个4针的插座是CPU风扇插针，一般标有“CPU FAN”或“CFAN”字样，因为主板上还有好几个类似的插针，所以要看清楚标示不要插错。04 然后这几个L型插口是SATA硬盘或光驱的数据线插口，这个也是有标识的。
插线之前，要先仔细查看主板的说明书，明确接口类型和插线顺序。通常，电源供应线和CPU供电线是首先插入的，它们负责为主板和处理器提供稳定的电力。然后，需要插入数据线，如硬盘数据线和USB线，以便与其他设备进行数据传输。
是VGA线就接那个蓝色的。这里要注意的是，如果你的主板有集成显卡接口，也有独立显卡，一定要接在独立显卡上，否则显示器不显示。06 最后把主机电源先插上，这个也很容易找到，一般不会插错。
电脑主板启动以及重启动针脚的插法
1、在控制按钮连接时，如果出现错误，最多也就是无法开机或重启，前置的USB接口却不同，如果连接错误，只要接通电源即可将主板烧毁，因此我们在连接这些前置的USB接口时一定要细心。
2、所以，要ATX电源单独启动，将Pin14（图中标“PS-ON”的绿色针脚）与任意一个GND针（“COM”的黑色针脚）短接即可（如上图，开关处闭合即启动电源）。
3、在主板上找到各针脚的位置。全部连接线插完后，检查所有硬件安装是否正确并已经坚固。同时检查所有连接线是否正确并已经坚固。检查完成后，在机箱上按开机按钮，检查所有指示灯显示是否正常。
4、电脑主板的电源开关那里的接线方法：首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行。
5、电脑的开机、重启两个按钮四根线，接线方法如下图：由于主板的不同，上图的插座图可能不完全相同，但是，其插座上都标明字母，很好辨别。
6、电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“pwr sw”或是“rwr”字样的插针上就可以了。
梅捷主板启动线路接法
最右边是电源键，旁边是重置键，另外两个是外置USB接口。对着主板上的英文就可以把这些线接上去了。标出正负的要接对正负，没有的直接接上去就可以了，一般白色的是负，其它颜色的是正。主板上的usb接口。

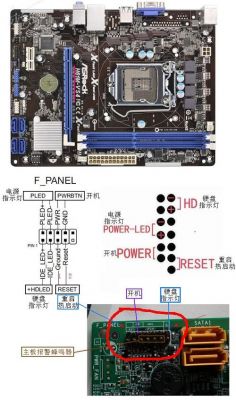

第二张图片由上到下的顺序依次是开关机按键，重启按键，硬盘指示灯，电源指示灯的正负极。安装的时候主板上对应的插口也都有字符标识，直接插上即可。电源和重启不区分正负极。LED灯上正下负。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
说明书上都有的。开机。第一排，最右边两根。
主板电线接法(电源开关,重启),求叫,画图发给我,谢谢大神了
1、确认电源线的正负极。通常情况下，电源线的一端有一个白色标签或字母“P”标注，这一端是正极；另一端则是负极。 找到主板上的电源接口。
2、LED）、电源开关（POWER SW）、重启开关（RESET SW）、和机箱前置报警喇叭的接口（SPEAKER）。与主板插槽的具体安装方法，请参照下图。上图便是机箱与主板电源的连接示意图。
3、首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行。
到此，以上就是小编对于主板启动针脚顺序的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
