本篇目录：
- 1、主板foxconn主板g41mxe开机线路图
- 2、主板是g41-l3,清理机器手贱把开机键连接的那个线弄掉了,但是不知道接哪...
- 3、求大神帮忙下主机前这个怎麽插,我的主板是梅捷g41,
- 4、请教下g41主板接法?
- 5、旧的G41主板H.D.DLED线等线要如何插?
- 6、电脑开机电源怎么接
主板foxconn主板g41mxe开机线路图
1、首先来认识一下机箱上所有的连接线，POWER_LED是电源指示灯、HDD_LED是硬盘指示灯、POWER SW是开关机按键 、RESET SW是重启按键，机箱前置USB0接口、AUDIO是机箱前置音频，机箱前置USB0接口等。
2、机箱前置接口一览。POWERSW＝开机键，POWERLED＝开机指示灯（注意正负极），RESETSW＝重启键，H．D．DLED＝磁盘指示灯（注意正负极），HDAUDIO＝音频接口，USB＝USB接口。USB3．0接口，防呆设计，照着插进去就行。

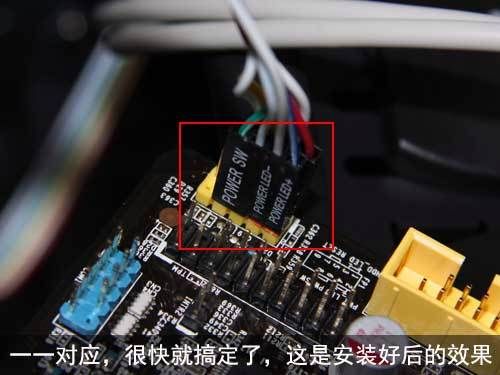

3、解答如下首先主板供电目前主板多数是24PIN接口，我们电源中也有24PIN接口，对应插入即可，该接法有防呆设计，因此一般都不会插错。连接的最终效果。
4、富士康G41主板BIOS，设置从U盘启动1开机按del进入BIOS2方向键切换到BOOT项3将1ST BOOT 修改为USB HDD就可以了，重启时有U盘插入，就会自动载入U盘。
5、因为富士康G41MXE不支持1600mhz的内存。这块主板最高只能使用 DDR3 1333MHZ的内存。插入1600mhz的内存，主板肯定是无法点亮的。
主板是g41-l3,清理机器手贱把开机键连接的那个线弄掉了,但是不知道接哪...
开机信号线：从机箱面板中的一组连线中找到开机信号线。开机信号线由白色和朱红色的标注有“PowerSW”的两针接头组成，这组线连接的是开机按钮。
昂达主板开机电源键的线连接在主板上POWER SW针脚处。电源开关：POWER SW，可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等，功能定义：机箱前面的复位按钮。在主板上找到以上英文对应针脚，把线连接上就可以了。
机键指示灯一般有电源指示、硬盘读写指示、热启动指示。各指示灯都有两根（一般是绞在一起的）线与主板端子连接，而另一头连接的灯在主机面板对应键的位置上。
求大神帮忙下主机前这个怎麽插,我的主板是梅捷g41,
首先来认识一下机箱上所有的连接线，POWER_LED是电源指示灯、HDD_LED是硬盘指示灯、POWER SW是开关机按键 、RESET SW是重启按键，机箱前置USB0接口、AUDIO是机箱前置音频，机箱前置USB0接口等。
第一排，第1，2是插开机指示灯的（1为正极，2为负），第3，4是接电源（Power sw）按键的不分正负。
你好，这款梅捷主板只有两个内存插槽，顶多可以插两个4G的DDR3 1333内存。用主板集成显卡的话，350W电源足够了，支持1TB硬盘。
如果机箱前置的音频线是下图这种的，直接对应主板左侧的Audio1接口插入即可；因为有防呆口，所以不用担心插反。具体如图所示。如果机箱设计时，音频线是散开的，一般都有独立的标记；按照标记进行连接即可。
看你第二张图，一共两列，一列四个。左边一列从上往下第一个和第二个插power sw+两个线，这是开机线，下面两个插powerled线，也就是电源指示灯的线，右边一列第一个和第二个插reset线，这是重启重启的线。
请教下g41主板接法?
1、机箱前置接口一览。POWERSW＝开机键，POWERLED＝开机指示灯（注意正负极），RESETSW＝重启键，H．D．DLED＝磁盘指示灯（注意正负极），HDAUDIO＝音频接口，USB＝USB接口。USB3．0接口，防呆设计，照着插进去就行。
2、开机按钮的POWER SWITCH一般都是连在一起的，可以斜着插3针。
3、这款主板采用的是13针的接法：连接示意图如下：上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。
4、参考下图来接：正负极已经标出，没有标的不分正负极。
旧的G41主板H.D.DLED线等线要如何插?
1、首先来认识一下机箱上所有的连接线，POWER_LED是电源指示灯、HDD_LED是硬盘指示灯、POWER SW是开关机按键 、RESET SW是重启按键，机箱前置USB0接口、AUDIO是机箱前置音频，机箱前置USB0接口等。
2、机箱前置接口一览。POWERSW＝开机键，POWERLED＝开机指示灯（注意正负极），RESETSW＝重启键，H．D．DLED＝磁盘指示灯（注意正负极），HDAUDIO＝音频接口，USB＝USB接口。USB3．0接口，防呆设计，照着插进去就行。
3、我们只需将这个接头插入主板机箱面板插线区中标注有“PWR”字符的金属针上即可开机。RESET SW-重启信号线：重启信号线是标注有一个“Reset SW”的两针接头，它连接的是主机面板中的Reset按钮(重启按钮)。
电脑开机电源怎么接
1、首先主板供电目前主板多数是24PIN接口，我们电源中也有24PIN接口，对应插入即可，该接法有防呆设计，因此一般都不会插错。
2、电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“PWR”字样的插针上就可以了。

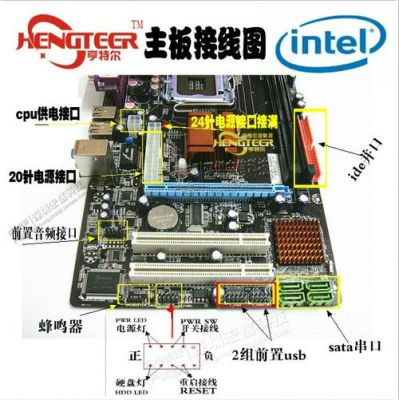

3、电脑电源开关线接法图解如下：机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
4、电脑的开机、重启两个按钮四根线，接线方法如下图：由于主板的不同，上图的插座图可能不完全相同，但是，其插座上都标明字母，很好辨别。
到此，以上就是小编对于梅捷主板机箱线接法图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
