电脑开机那几条线怎么插主板上?
首先主板供电目前主板多数是24PIN接口，电源中也有24PIN接口，对应插入即可。主板供电连接完成之后，接下来将安装好的CPU供电4PIN接口连接到对应插槽位置即可。
找到机箱面板带有POWER（PWR）标示的插头，在主板上找到对应标示的插针插入即可。往往机箱接线上都会标识各自身份的英文，活着英文缩写字母，就像是显示器的型号。通过这样的标识玩家们就可以很容的把他们区分开。
首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行。
首先，查找 PWR SW 或 Power Switch 引脚插座，确定开机键线需要插入的位置。 将开机键线上的铜针插入到 PWR SW 引脚插座上。如果您的电脑主板上还有第二个引脚插座，可以重复这个步骤以连接另一个铜针。

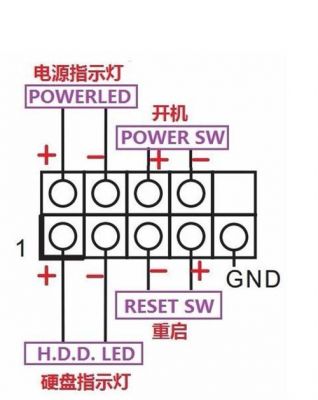

电脑开机线接法如下图：电源开关：白色+正极，棕色—负极正反插均可。复位开关：白蓝两种颜色，正反插可随便。电源指示灯：绿色的插在P LED+插针上，白色的插在P LED-插针上。
微星主板上的开机接口叫什么
MSI的主板机箱开机线是主板上的JFP1这组插针。插法如下正毁：3针是硬盘指示灯（1是正极）；4针是电源指示灯（2是正极）；7针是重启钮；8针是开机钮。
没有主板说明书吗？说明书上标注有的，一般主板上印刷有，开机是POWER，重启是RESTAR，硬盘指示灯是HDD。
reset，speak等字符，其中poweron就是开关线对应的插头，reset就是重启键对应的插头。主板上有一排针，旁边也有字符标注，只需要把这些插头，对应插到主板对应的插针上就行。
微星主板电源线接法图解是指我们在安装电脑主机时，需要正确地连接主板和电源之间的电源线。对于没有接法经验的人来说，这个过程可能非常困难。
JFP1是微星主板前置面板接口。此接口用于连接前置面板开关、指示灯。JFP1是和Intel的I/O面板连接规格兼容的。在电路板下面，是4层有致的电路布线；在上面，则为分工明确的各个部件：插槽、芯片、电阻、电容等。
靠下面的那里，你找一下，主板上面标的都有的。power led 有正负极。hdd led也有正负极。其他的按照主板的标识插线就可以了 正反都行。！sperker 是扬声器，主板上面应该有标识的。
主板上这些接口都是干嘛用的,用白话回答,专业的看不懂
PS/2接口。绿色的是用来接鼠标的。紫色的是用来接键盘的。SATA磁盘接口：这是一种完全不同于并行ATA的新型硬盘接口类型，由于采用串行方式传输数据而得名。
光驱接口：也叫做SCSI接口，光驱用的就是这种接口。USB接口：用来连接前面的USB。并口接口：也叫做LPT接口，也就是传统的并口接口。串口接口：也叫做COM接口，也就是串行接口。
主板上的6个颜色的音频口分别为： 蓝色：音源输入端口-可将录音机、音响等的音频输出端连接到此音频输入端口。 绿色：音频输出端口-用于连接耳机或者音箱等的音频接收设备。
COM口：这种接口在老式主板上较为常见，常见的是内部有9根针，外形与VGA一样。主要用来传输数据，现在也在慢慢的被USB取代。
外接USBPORT，通常一个是接面版的USB扩接，另外可以另外买USB扩接线装在显卡附近的位置，接头接有防呆功能，方向错误是插不进去的。
红色或粉色的插话筒。；正规的主板，应该看颜色，粉红色的插口是插话筒，或者旁边标有mic字母的。；绿色的插孔是立体声音频输出，是用来连接耳机和音箱的。；而蓝色的插孔则是音频输入，一般是连接外部音频输出信号的。
主板开关怎么接?
电源开关连接线连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
电源开关连接线：从机箱面板连接线中找到标有“POWER SW”字样的两针插头，对应插入主板上的“PWR SW”或“PWR”的插针即可。连接线不分正负。
具体接法如下：电源开关，这个开关的插头是两脚的，为方便用户识别，其中一根连线一般用黄色，黑色表示，而另一根一般为白色。此插头必须插接，否则无法通过机箱面板启动电脑。
电脑电源开关线接法图解如下：机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
到此，以上就是小编对于主板开机关机接线口的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
