本篇目录：
- 1、电脑主板线路连接图
- 2、计算机的主板各部件详细图解
- 3、电脑主板上的线怎么接图解
- 4、主板供电线路如何接线
- 5、主板图纸的如何查看电路图
- 6、电脑主板原理图
电脑主板线路连接图
1、主板控制面板（Panel）与前面板的连接。
2、看这组插针应该是映泰的主板，其实插法主板上已经印好了。最右上2针是开机插针，左边3根针是电源指示灯（分成++-三针）；最右下2针是重启插针，左边2根针是硬盘指示灯（分成+-两针），具体参考下图来接。
3、POWER SW-开机信号线：从机箱面板中的一组连线中找到开机信号线。开机信号线由白色和朱红色的标注有“Power SW”的两针接头组成，这组线连接的是开机按钮(图11)。
4、电源灯跳线和硬盘灯跳线，如下图中内容所表示。电源开关跳线和重启复位跳线，如下图中内容所表示。主板上电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）安装的位置，如下图中内容所表示。
5、电脑主板的电源开关那里的接线方法：首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行。
6、机箱前面板连接主板的插接件，有开机键插头（POWER SW）、复位键插头（RESET）、电源指标灯（POWER LED）、硬盘指示灯（HDD LED）；前面板引出的每个插头上，都印有相应的英文标识。
计算机的主板各部件详细图解
1、主板图解 一块主板主要由线路板和它上面的各种元器件组成 线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
2、微型计算机总线化硬件结构图 电脑主机的各主要模块图主 板 主板(Mainboard或Motherboard，简称M/B)是电脑主机中最大的一块长方形电路板。
3、CPU插槽 如下面的红色方框，它是用来固定CPU的，不同的CPU搭配不同的CPU插槽，例如：AMD的CPU有它自己的插槽，英特尔的CPU也有自己的插槽，它们互相不兼容。
4、CPU插座，是主板最重要的组成部分。内存插槽，用来安装内存条，DDR内存条需要二根才能打开双通道。总线扩展槽：PCI-E是点对点的串行连接，每个设备都有自己专用的连接，不需要向总线申请带宽，主要用于显卡。
电脑主板上的线怎么接图解
主板上一般会有标识，找到标识按照标识安装。注意正负极。如果主板上没有标识也没有说明书的话，按照下面的方法进行安装，以下方法只供参考。
扁平插头是用来连接显示器和主机的数据线，称为高清数据线。只要把主机的电源线插上即可。电脑接线说明 复位开关 两脚的。
如下：①PC喇叭的四芯插头，实际上只有4两根线，一线通常为红色，它是接在主板Speaker插针上。这在主板上有标记，通常为Speaker。在连接时，注意红线对应1的位置。
不得随意更改连接方式。此外，在安装和连接主板时，务必关掉电源，并拆下电池。这是为了避免人身伤害和电脑损坏。总之，正确连接主板电源线对电脑的稳定运行至关重要，希望本文的介绍对你有所帮助。
关于联想电脑主机后面的线接法步骤如下：首先，计算机主机的左侧是USB接口，右侧是USB接口，中间是麦克风接口，旁边的绿标则是耳机音频输出接口，只需将电缆插入其中即可，如下图所示，然后进入下一步。
微星主板电源线接法图解是指我们在安装电脑主机时，需要正确地连接主板和电源之间的电源线。对于没有接法经验的人来说，这个过程可能非常困难。
主板供电线路如何接线
首先主板供电目前主板多数是24PIN接口，电源中也有24PIN接口，对应插入即可，该接法有防呆设计，因此一般都不会插错。主板供电连接完成之后，接下来将安装好的CPU供电4PIN接口连接到对应插槽位置即可。
插拔的时候按照正常方向插拔即可。CPU供电接口一般这个接口都是在主板左上角，它和显卡供电很像。进行辨识的话，CPU供电是4+4组成8，显卡供电接口是6+2组成8。
主板供电接口 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)。
华硕主板与机箱的接线方法：首先需要找到连接接口，二这个接口在主板底部中间的位置：F_panel 这个接口就是连接机箱面板的线的。首先找到机箱上的连接线。然后找到主板上的F_PANEL。
首先主板供电目前主板多数是24PIN接口，电源中也有24PIN接口，对应插入即可。该接法有保守设计，因此一般都不会插错。主板供电连接完成之后，接下来将安装好的CPU供电4PIN接口连接到对应插槽位置即可。
主板图纸的如何查看电路图
如何看懂电路图：认识电路元器件，从电路元件入手；分清常开点NO和常闭点NC很重要；用动态的思维看电路图。电路图是指用电路元件符号表示电路连接的图。
元件位置图：是方便用户能快速找到相应元件所在主板的正确位置。其实，一个电路可以看作由一个或多个基本电路组成。电路图中各组电路不是孤立，而是相互联系的。弄清电路的基本连接和作用后就可以仔细分析整个电路的工作原理。
掌握这些原则是可以很清晰地看懂电路图的。在初期拿到一份图纸一定不能急，尤其是一点英文都不懂的情况下就更不能乱了。
看懂电脑主板电路图可以按以下步骤来：从CPU出发来看，CPU出来有数据总线，地址总线，控制总线，分类去寻找相应的元器件。分模块来看，弄懂各个模块的功能。清楚每个元器件的功能和接线关系，这是最基本的。

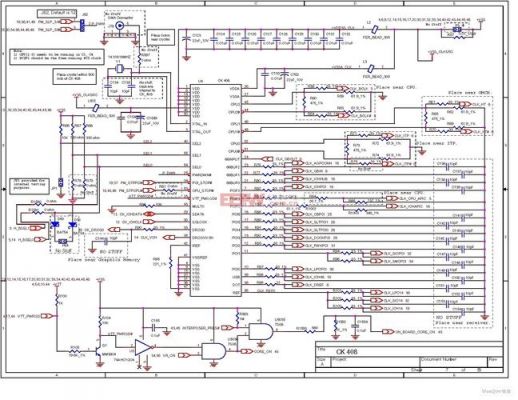

电脑主板原理图
1、主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件[1]。
2、芯片组 芯片组（Chipset）是主板的核心芯片和北桥（North Bridge）芯片组成，以北桥芯片为核心。北桥芯片主要负责处理CPU、内存和显卡三者间的数据交流，南桥芯片则负责硬盘等在存储设备和PCI总线之间的数据流通。

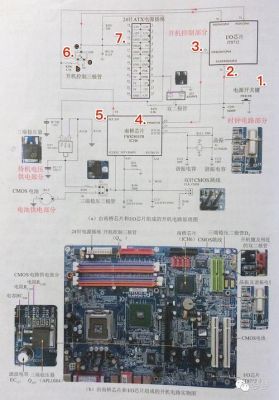

3、短接法开机基本原理：主板开关上提供的电平的变化，主板会发出“开机”信号给电源，电源的主变压器激活开始工作。
4、主板图解 一块主板主要由线路板和它上面的各种元器件组成 线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
5、电源回路的主要部分一般都位于主板CPU插槽附近。电源回路依其工作原理可分为线性电源供电方式和开关电源供电方式。
到此，以上就是小编对于电脑主板电路原理详解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
