本篇目录：
- 1、美的电磁炉c21sk2103和sk2101主板通用吗
- 2、美的电磁炉C21-SK2103电源模块怎么接?
- 3、美的电磁炉c21-sk2103开始可以用几分钟完全正常,就是用几分钟就完全不...
- 4、美的sK2103电磁炉开机显示正常放上锅哧_哧的风扇一转一停的不加热请问...
- 5、美的电磁炉dw1稳压值

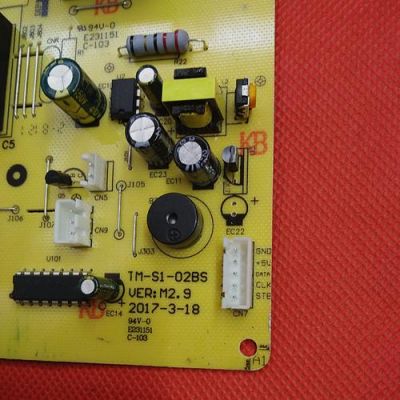

美的电磁炉c21sk2103和sk2101主板通用吗

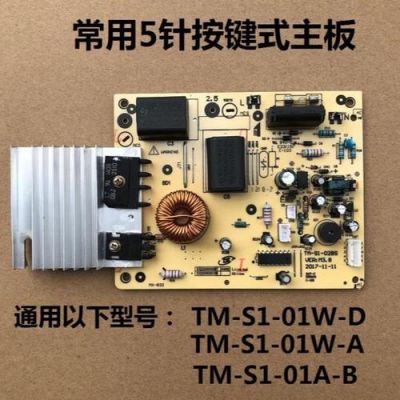

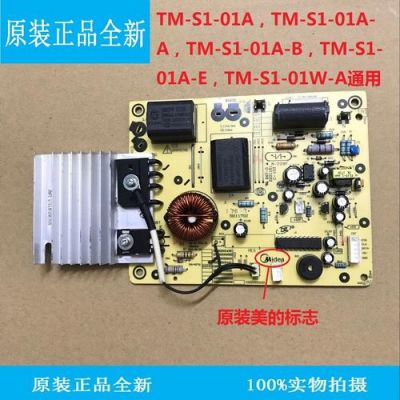

1、杂牌电磁炉显示板通用。面板接口一致，大小不是问题，只要规格型号的电子元件都能通用。看主板上面的型号(不是电磁炉型号)，兼容性还是很多的。TM-S1-01A-A、B、E，主板，电磁炉SK、SH开头型号的电磁炉都能通用。
2、看主板上面的型号（不是电磁炉型号），兼容性还是比较多的。例如tm-s1-01a-a、b、e，主板，电磁炉sk、sh开头型号的电磁炉基本都能通用。
3、你只要将保险管和IGBT功率管和驱动管换掉，基本就能恢复正常，哪里用得着换主板呀。
美的电磁炉C21-SK2103电源模块怎么接?
首先，将适配器插头插入室内电源插座上。然后，将适配器的电源线连接到电磁炉的电源插头上。确保插头连接牢固，并检查电线是否有破损。在连接之前，也要确保适配器的功率开关是关闭状态的。
一般来说只要拆除开关变压器就行。复杂的可能还要拆除别的原件，具体要拆除什么就看具体情况了，总之，目的是不让原电路影响破坏新模块的工作。二是找准电磁炉主板的接点。电磁炉需要的电压有5V、18V，个别会12V。
L火线输入，N零线输入也就是这两根线接插头插在插座上，接地就是接地线，也就是和三脚插头上最长的那个脚相连，也可以不接，任意一个“+”和任意一个“-”输出都是24V直流。
把原来的块0B2226AP，还有7805小电感取掉，接入模块，300V接桥堆输出，模块5V接板7805的5V，18V接风扇正极，12V接板子上7805输入端。电磁炉电源模块一般有两路输出，一路5V，一路18V，加上地线一共接三根线。
火线和零线分别连接到电源的火线和零线上，而地线则连接到地线上，起到保护的作用。
美的电磁炉c21-sk2103开始可以用几分钟完全正常,就是用几分钟就完全不...
第一种情况是电压不足。用电高峰的时候会这样，家里的电压不稳，不足，会有这种情况。第二种情况是因为电磁旅游过热保护装置。当你加热食物的时候，盘面的温度过高了所以停了，只要热量下去了就好了。
这是电路板失灵了，嗯，要换一个电路板你就找美的厂家维修吧，如果你自己拆的话，你拆了厂家就不维修了。直接拿给美的公司修就可以了，他那里有零件的。
如果这两个脚的电压正常，而14脚输出的是低电平，我们就可以确定是U2—LM339已经损坏。更换后故障可排除。②如果4脚和5脚的电压不正常，我们就要对R2R22C22R241，R240进行检查，把损坏的元器件更换。
常用的检修思路：将损坏的元件全部换新，将线盘两端的0.3微法的谐振电容换新（如果容量下降，会改变谐振的频率造成功率管电压升高，会不定期烧功率管），最好5微法的的滤波电容也换掉。
美的sK2103电磁炉开机显示正常放上锅哧_哧的风扇一转一停的不加热请问...
检查300v、18v、5v的电压是不是都正常，电源电压正常不加热，这个故障属于不检锅的故障，检修这类故障 。
如果您的美的电磁炉不加热，风扇时转时停，可能有以下几个原因： 电源线接触不良：请检查电源插头和电源线是否接触良好，确保电磁炉能够正常接通电源。
你好：1，电磁炉【不加热】是线盘没有驱动的缘故，请检查驱动电路，也包括捡锅传感器等。2，风扇时转时不转，就是【处于保护状态】的表现。3，维修电器，需要有维修经验的专业人员进行，外行不可能解决的。
检测电路可能有问题，它损坏了，电磁炉也不加热的，就是贴在锅面下面一个温控器。电网、温度等各种外部自然因素变化以及机器内部各种突发异常现象导致电磁炉出现故障。
美的电磁炉开机显示正常，无报警但不加热，可能存在以下几种故障原因： 供电问题：首先需要检查电磁炉的电源是否正常，插头和线路是否连接紧密。如果供电不足或者线路出现故障，则会导致电磁炉无法加热。
美的电磁炉dw1稳压值
打开机壳，用万用表Rx100挡对驱动放大电路和LC振荡电路中的元器件进行逐一检测，最后发现限幅稳压二极管DW1(18V/0.5W)已漏电损坏。更新DW1后，通电试机，电磁炉工作正常，故障排除。
最重要要看元件上怎么印字，常用的有1V，8V，12V。在安装和操作煮食炉时，必须采取以下的安全措施。在使用之前 - 使用前请检视炉面是否有裂缝或破损，如已损坏，请勿使用。-当电源线已经损坏时，请勿使用。
电磁炉里面一般有两个稳压管。一个是电源那里。一个在IGBT那里，IGBT那里那个应该没事。但是电源那里那个不行。因为18V下去后会有分压比较电路，如果18V不准了。那会出现比较出错。所以电源那里那个不能换。
朋友们就来和小编了解一下这个美的电磁炉维修到底如何。
到此，以上就是小编对于美的电磁炉电路主板的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
