本篇目录：
电脑主板电路原理图大全
1、主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O背板接口、键盘和面板控制开关接口、内存插槽、CMOS电池、南北桥芯片、PCI插槽等。
2、图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
3、电脑主板各部件详细图解 主板图解 一块主板主要由线路板和它上面的各种元器件组成 线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
如何在彩色电视机主板上认识各部分电路
伴音部分先找到喇叭，顺着喇叭线进入主板的位置附近就是伴音区域。有集成块的，也有用分立元件的。视频输入部分一般在底板后面侧立，上面有多个红、黄、白莲花插座。用来输入影碟机、机顶盒等音频、视频信号。
彩色电视机电路板上各电路的作用 CPU电接收、处理控制信号，发送操作指令制相应电路动作，改作状态（换台、切换端、改变模拟量等）并把相应工作状态显示在屏幕上片刻。
包括高频调谐器、中频放大器、视频检波器等电路。这部分电路的主要任务是对天线接收到的高频电视信号进行选频、高放、变频和中放，按后解调出彩色全电视信号和第二伴音中频信号。
行扫描：在实物板上高压包旁边的大功率管就是行输出管，再有一个小变压器旁边是行推动管，顺着下去可以找到行振荡管。场扫描：顺着偏转线圈的地方可以很快找到场扫描电路了。

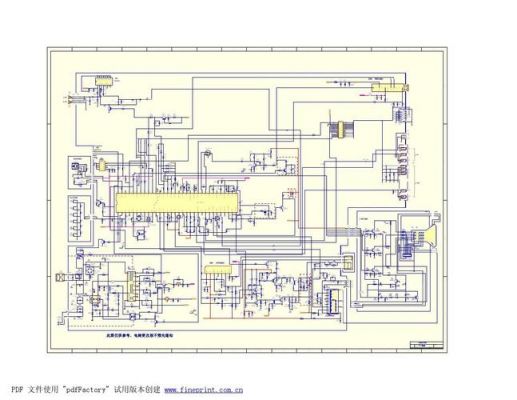

怎么看电视机电路板电路图
1、电子电路图网根据相关资料查询显示电子电路图网涵盖各种电路图，从小玩具到机器人，乃至于无人飞行器，各类DIY，电视机均可查询。电路图是指用电路元件符号表示电路连接的图。
2、首先，我们可以利用电视机显示的图像来测量电路图中的电阻值。将电视机接入电路图中待测电阻两端后，通过调节电视机的亮度和对比度，我们可以观察到电视屏幕上的亮度变化。
3、这需要有一些基础知识，比如电阻、电容、电感、二极管、三极管、集成块、厚膜电路，以及一些独立的电路知识；比如整流、滤波、放大、触发...因为整个电路都是由这些组成，只有这样才能看懂电路图。
4、看图纸从电源部分看起，220如何输入，整流，滤波，组成开关电源，再经开关变压器输出各种电压，如何取样放大，稳压。再又整流滤波，为电源各个部分输出各种电压。电源故障保守估计占CRT彩电的40%以上。
5、看电路图的步骤分析：判断信号处理流程方向，划分单元电路，分析直流供电电路。
6、首先要知道什么符号代表什么原件，再应该知道该元件是什么特性，每个复杂电路都是由一个个简单电路组成，看的多了也就不难了，这就需要你有良好的基础知识，当然随着技术的更新电路也是在不断变化的。

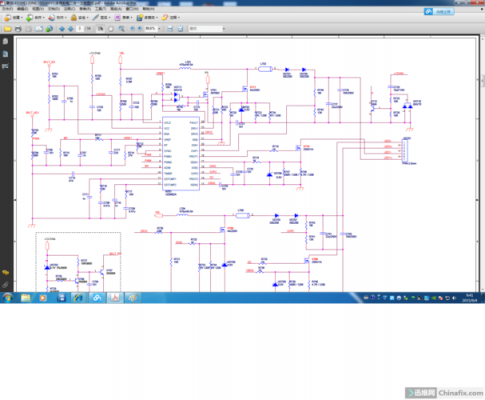

海信32寸电视电源板电路图?
海信tlm32v66a液晶电视机的主板型号是rsag81923，机器故障是不开机，通电测量电源板各路输出电压都正常，判断为主板问题。
解决方法：按电视机遥控器的“输入信号”键，并切换至与机顶盒一致的视频源。机顶盒没有开启，导致电视没有图像和声音输出。解决方法：把机顶盒开启即可。电视机屏的背光板坏了或其他特殊情况。
如果本机电源板出问题时，可以先按以下几个方面先处理一 下：①、首先检查一下电源输入回路元件是不是正常，比如：向电源保险、压敏电阻、以及抗干扰电路元件等 等。
液晶电视机主板维修电路图
1、检修过程：开机三无、灯亮，首先对机器进行升级处理，升级后故障现象依旧。开壳测量各点电压，发现集成电路U5(AMS1117-3)电压不正常，仅为3V，正常电压应为3V。
2、而液晶电视逻辑板价格一般1200元左右(价格来源，仅供参考)。液晶电视逻辑板故障分析 一般的故障判断如下：花屏一般检查lvds连接线，多是接口处连接松，或潮湿，芯片坏的也有。
3、分析与检修：拆开机壳检查电源保险管，发现其已熔断，由此判断断电源电路或负载电路严重短路。试将电源板F2与主电路扳连接插件CN2607拔掉，更换保险管后加电试机，不再出现烧保险现象。
4、电视机屏的背光板坏了或其他特殊情况。电视内部的屏驱动电路有虚焊造成的故障。电视机里的AD板上控制高压板开关部分电路被烧坏了。
5、此外，还可以尝试更新电视机驱动程序或者刷新系统，排除软件方面的故障。修复建议修复电视主板需要对电路知识的了解以及对不同电路元件的判断和更换能力。因此，非专业人士应尽量避免自行修复，以免出现更大的问题。
到此，以上就是小编对于彩色电视主板电路图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
