945GCT-M主板的前面板的连线如何连接呀
只要按照连接线上的标识连接到接线针上就可以了。电源开关：POWER SW，复位/重启开关：RESET SW，电源指示灯：+/-，硬盘状态指示灯：HDD LED。
电源开关(POWER)这个开关的插头是两脚的，为便于用户识别，其中一根连线一般用黄色或黑色表示，而另一根连线一般为白色。此插头必须插接，否则无法通过机箱面板启动电脑。此外直接短接主板上的POWER插针也可启动。

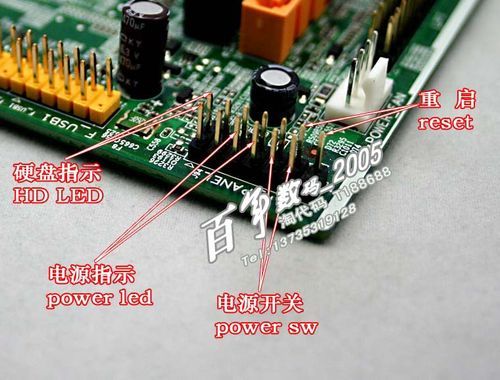

首先需要找到连接接口，二这个接口在主板底部中间的位置：F_panel 这个接口就是连接机箱面板的线的。首先找到机箱上的连接线。然后找到主板上的F_PANEL。即为上图中14标识的位置，连接到对应的针脚上即可。
前置音频线。前置音频插针的排序已经成了一种固定的标准。前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。
电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
精英945GZT-M主板跳线怎么接?
只要按照连接线上的标识连接到接线针上就可以了。电源开关：POWER SW，复位/重启开关：RESET SW，电源指示灯：+/-，硬盘状态指示灯：HDD LED。
一般来讲，在机箱连接主板的跳线上面会有正负极的标志，如果没有的话，那么可以通过线的颜色来区分，其中彩色的线就是正极，而黑色或者白色的线就是负极。
此插头必须插接，否则无法通过机箱面板启动电脑。此外直接短接主板上的POWER插针也可启动。此开关的连线插头上一般标有POWER SW字样，而主板上对应位置的插针附近的英文缩写一般为PWR、Power SW、PWR SW、PW、PW SW或PS等。
紧急求助,技嘉945主板开关接口接法。有图!
1、最上面三根针，是电源灯；下面黄色两根针也是电源灯；蓝色的是硬盘灯；红色是电源，绿色是重启；橙色的4根是主板喇叭，报警用的。

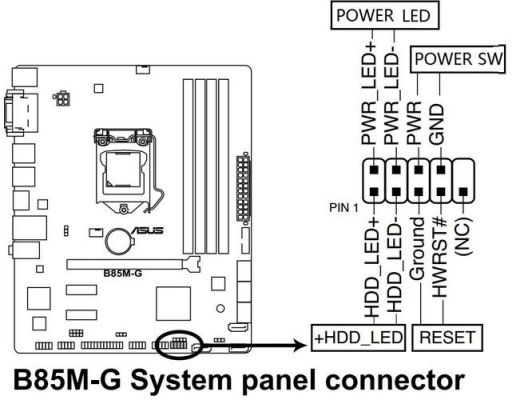

2、不同型号的技嘉主板开关接线针也不同，大致有两种情况。如图所示，大致可分为9针和17针。
3、这款主板采用的是9针接线方法。示意图如下：针脚定义如下：只要按照连接线上的标识连接到接线针上就可以了。电源开关：POWER SW，复位/重启开关：RESET SW，电源指示灯：+/-，硬盘状态指示灯：HDD LED。
4、电脑电源开关线接法图解如下：机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
5、主板盒子里面有一份说明书的，如果你需要指导的话，用视频的方式会比较好。下面是图片是一个例子，不要按照这个来，按照你的说明书来。
6、没有特殊说明的情况下，带字的一面都是朝下的即白色的都在右边。技嘉主板的重启跳线 是反的（白色的在左边）需要注意一下。图中AUDIO 和 USB 都是防插反的。
求i945主板的机箱前端耳机线接法,希望您能给我画图解释一下。_百度知...
1、电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
2、PWRBTN+GND 对应的应该是 电源开关（PowerSW），RESET+GND 对应的应该是 重启（ResetSW）。
3、一日一个客户气呼呼的来到门市！对我说你看看这台联想电脑也太慢了！我一看！O(∩_∩)O~呵呵原来是一台家悦电脑，大体配置：cpu赛扬775管脚8__主板芯片组是915GL__内存256M__硬盘80G__DVD光驱。
