本篇目录：
台式机电源接主板线路连接方法
1、首先主板供电目前主板多数是24PIN接口，电源中也有24PIN接口，对应插入即可。该接法有保守设计，因此一般都不会插错。主板供电连接完成之后，接下来将安装好的CPU供电4PIN接口连接到对应插槽位置即可。
2、电源灯跳线和硬盘灯跳线，如下图中内容所表示。电源开关跳线和重启复位跳线，如下图中内容所表示。主板上电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）安装的位置，如下图中内容所表示。
3、首先是电源开关(POWER)： 这个开关的插头是两脚，其中一根连线是用黄色或黑色表示，而另一根连线一般为白色。
4、该接法有防呆设计，因此一般不用担心插错 1）主板24PIN接口 2）电源接口 3）连接 知识延伸：主板与CPU4pin接口 主板上CPU供电4PIN插槽 CPU供电4pin 对应插入即可，该接法有防呆设计，因此一般不用担心插错。
计算机的主板各部件详细图解
主板图解 一块主板主要由线路板和它上面的各种元器件组成 线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
CPU插槽 如下面的红色方框，它是用来固定CPU的，不同的CPU搭配不同的CPU插槽，例如：AMD的CPU有它自己的插槽，英特尔的CPU也有自己的插槽，它们互相不兼容。
微型计算机总线化硬件结构图 电脑主机的各主要模块图主 板 主板(Mainboard或Motherboard，简称M/B)是电脑主机中最大的一块长方形电路板。

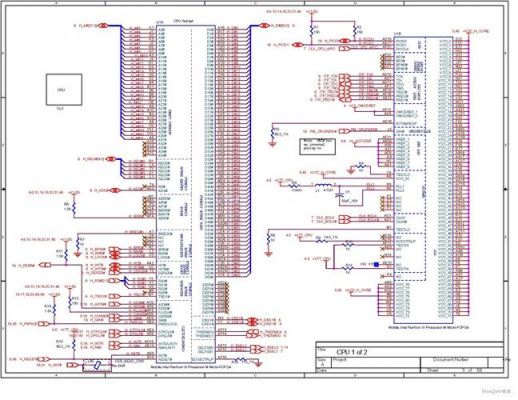

怎样看电脑主板电路图
主板图解 一块主板主要由线路板和它上面的各种元器件组成 线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
看懂电脑主板电路图可以按以下步骤来：从CPU出发来看，CPU出来有数据总线，地址总线，控制总线，分类去寻找相应的元器件。分模块来看，弄懂各个模块的功能。清楚每个元器件的功能和接线关系，这是最基本的。
要看电路图首先要弄清楚主板有几个部分构成（技嘉G41主板为例）。CPU插槽。南北桥。主板供电电路。AGP插槽。ISA插槽。AMR插槽。内存插槽。IDE和软驱接口。BIOS。
第三 你需要逐步了解各部分方块图的具体电路，主要元件在电路中担任的任务功能，电脑主板一般都是以芯片为中心，南桥 北桥 IO 等等这个需要你慢慢的掌握，不过总体上要有个思路。
掌握这些原则是可以很清晰地看懂电路图的。在初期拿到一份图纸一定不能急，尤其是一点英文都不懂的情况下就更不能乱了。
要打开电路图纸，你得安装相应的软件，目前电路图软件很多，比如Protel系列，Solidworks electircal，powerpcb，Allegro，orcad等等，你得根据你的电路图格式选择其中某一个相对应的软件才可以打开。
电脑主板线路图的插法
1、面板的插线图如下： 其中：【PS/2接口】这两个接口用于连接老式鼠标和键盘，如果你的键盘和鼠标是圆形的接口，只要插到相同颜色的接口中就可以，紫色是是键盘接口，绿色是鼠标接口。
2、操作方法 01 主板线最主要是要把外面的电源键、重置键接好。图中最右边是电源键，旁边是重置键，另外两个是外置USB接口。02 在主板上相应的插口就是图中所指。
3、如下：①PC喇叭的四芯插头，实际上只有4两根线，一线通常为红色，它是接在主板Speaker插针上。这在主板上有标记，通常为Speaker。在连接时，注意红线对应1的位置。
常见的主板开机电路的类型?
ZC-845DAB 主板开机触发电路 是通过IT8711F-A 实现开机功能的，当我们按下PWR-SW 时，IT8711F-A 被拉为低电平使IT8711F-A 触发电路工作，把PIN19 置为低电平使主板开机。
．经过南桥的开机电路。3．经过I/O芯片的开机电路。经过开机复位芯片的开机电路。
另外 主板的电路 又由软开机电路、供电电路、时钟电路、复位电路、BIOS和CMOS电路和接口电路等组成。
主板各部分图解---菜鸟必看!
1、内存插槽 用来安装内存，它是CPU和外存之间的桥梁，起到缓存的作用。主板所支持的内存种类和容量都由内存插槽来决定的，现在的内存主流是DDR4。外接显卡的插槽 分为PCI插槽和PCI-E插槽，也称总线。
2、首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。
3、(1)北桥芯片(North Bridge)是主板芯片组中起主导作用的最重要的组成部分，也称为主桥(Host Bridge)。
到此，以上就是小编对于台式主板电路图讲解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
