本篇目录：
求电磁炉电路图及分析
电磁炉工作原理讲解主电路图中，电桥DB1将工频电流变为直流电，L1为扼流圈，L2为电磁线圈，IGBT由控制电路输出的矩形脉冲驱动，IGBT导通时，流经L2的电流迅速增大。
电源模块：接收外部电源输入，将交流电转化为直流电，并进行滤波处理，保证电路稳定运行。控制模块：控制电磁炉的开关、温度、功率等参数，使电磁炉能够按照用户的需求进行烹饪。
图所示为乐邦VF-1800电磁炉电路图。从图中可以看到，MCU的⑧引脚和⑨引脚分别连接IGBT管温度传感器电路和炉盘线圈温度传感器电路。
电磁炉原理图及工作原理详解(电磁炉各部分介绍图)
1、电磁炉工作原理 电磁炉是利用交变电流通过线圈产生方向不断改变的交变磁场，而处于交变磁场中的导体内部就会产生涡旋电流，而这个是涡旋电场推动导体中载流子（锅里面的电子不一定是铁原子）运动所致。
2、电磁炉工作原理讲解主电路图中，电桥DB1将工频电流变为直流电，L1为扼流圈，L2为电磁线圈，IGBT由控制电路输出的矩形脉冲驱动，IGBT导通时，流经L2的电流迅速增大。

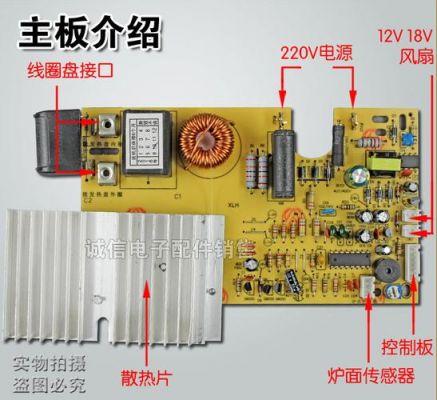

3、电子线路部分包括： 功率板、主机板、灯板（操控显示板）、线圈盘及热敏支架、风扇马达等。
电磁炉怎么换主板
1、步骤4：更换或修理 如果发现问题没有解决，需要更换或修理故障部件。如果发现主板的故障问题比较严重，则需要使用专业工具更换电磁炉主板。步骤5：重新组装 完成所有工作后，重新组装电磁炉并打开它。
2、首先其他的电磁炉主板是一款高性能的家庭电器，找到电磁炉主板的位置。其次电磁炉主板的位置是在电磁炉的后盖处，使用专业工具进行拆卸。最后把七针主板安装在后盖处，检查是否安装成功即可完成安装。
3、拆卸电磁炉上部覆盖层：在操作电磁炉之前，先拔掉电源线，随后拆卸电磁炉上部覆盖层，将内部的主板，电容等其他部件全部暴露出来。
4、如果电磁炉主板无法正常开启，可能是开关及驱动元件出现故障。此时，需要检查开关及驱动元件是否损坏，然后进行更换。检查电磁炉控制芯片 最后，如果电磁炉主板出现故障，可能是控制芯片出现问题。
爱仕达电磁炉e0故障怎么维修?
E2错误通常是由于温度感应器的不良导致的，解决方法为拆下电磁炉，检查温度感应器是否还能正常使用，如不能正常使用则更换温度感应器。E3 E3错误表示爱仕达电磁炉的散热器过温，导致电磁炉自动关闭。
重新插电源 电磁炉出现E0错误代码时，首先需要进行的是重新插电源。这是因为有些电磁炉可能是由于电源电压不稳定或插头没有插紧造成的故障。所以建议采用插拔电源的方法来解决问题。
首先，需要关闭电磁炉并检查电源连接是否松动。检查电磁炉的电源插头和插座，并确保保险丝正常。如果发现电源插头和插座损坏或烧焦，需要更换它们。如果保险丝烧断，需要更换新的保险丝。
爱仕达电磁炉出现E0多半是不检锅问题，引起该故障的原因有：线盘锅底检测电阻和IGBT温度检测电阻损坏 主板底部某焊点虚焊 300V滤波电容(5uf/400V)不良造成主电压过低而使同步电路检测到的电压不正常。
电磁炉维修图解
电磁炉维修方法及故障分析 现象开机烧保险。①首先将电磁线盘的接线脚断开换上保险管，测量电容C102两端电压，一般桥式整流的直流输出电压为220V-300V，如无电压或继续烧保险，判断为桥式整流块坏。
（1）将VIPer12A的7脚向6脚折起来与5脚连成一体。1脚折起来与2脚相连与3脚并联一个104瓷片电容。4脚之间并联一只18V稳压管，其正极接3脚，负极接4脚。
加热一半就报警，有时不检锅希贵某型号电磁炉有时加热一半就报警，有时不检锅。将该电磁炉开机检测，发现各低压电源均正常，高压电源+300V也正常，接上炉盘线圈之后，开机空载运行，电磁炉发出“嘀嘀”的检锅信号。
电磁炉维修方法如下：电源保险管烧断。检测方法：万用表检测阻值无穷大，或者目测保险管内部发黑或者发，更换时要先排除后面的电路有短路的地方.功率三极管烧毁，断路或者短路。
电磁炉常见故障 电磁炉最快维修方法 1 爆机—烧保险和IGBT。具体表现是通电没反应，整机不工作。我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给爆黑了。
电磁炉维修 电磁炉大致有6种常见故障：1 爆机—烧保险和IGBT。具体表现是通电没反应，整机不工作。我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给爆黑了。
爱仕达2120电磁炉故障排查
1、当您的爱仕达2120电磁炉出现故障时，应该先检查以下几个方面。电源是否接通检查一下电源是否连接好，有没有松动或者电源开关是否有问题。如果电源没有接好，或者连接不稳，电磁炉是不会工作的。
2、电源问题 电磁炉需要使用电源进行加热，如果电源出现问题，就可能导致电磁炉不能正常工作。例如，电源问题可能导致电流不稳定，无法产生充足的磁场，影响加热效果。此时需要检查电源线是否正常，是否接触良好，电压是否稳定等。
3、出现这个故障代码，提示电容器故障，需要检查电容器是否正常，若电容器破裂或出现漏液，需要更换。 故障代码E3 出现这个故障代码，提示加热管烧开短路，需要更换新的加热管。
4、电源故障 电源故障是其中一种常见问题。如果电源不稳定或电源线短路，则会导致电磁炉无法正常工作。解决方法是，检查电源线是否完好无损，并将电磁炉插入稳定的电源插座中。
到此，以上就是小编对于爱仕达电磁炉主板维修的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
