导航打火重启解决方法电路图
1、网上解决导航点火重启的方法大多是自己修改导航路线。请参考下图：电路图分析：当汽车处于ACC或ON位置时，ACC电源有12V电压，经过二极管D2后，大约14V电压加到DVD上，DVD可以正常工作。
2、解决汽车导航打火重启问题的方法通常包括检查电源线路、更换保险丝、更新软件或重置系统等步骤。具体的电路图因车型和导航系统而异，因此无法提供通用的电路图。当汽车导航系统在打火时重启，可能是由于电源线路的问题导致的。
3、那么能不能想个办法在失去Acc的几秒钟里用其他的12V来顶替延续一下以保证导航仪不断电从而达到导航仪不重启的目的，这就是设计思路。
汽车电源系统电路图识读
了解电路图符号和线条的含义。汽车电路图中的符号和线路类型需要熟悉，例如电池符号、电压表符号、开关符号、熔断器符号等等。分析整个电路图的结构。
汽车电源分配系统（简称汽车电源系统），一般是指从蓄电池正极端子，通过各保险丝、继电器及主要控制开关进入各电力消耗系统的电路。
现在汽车整车电路一般都按各个电路系统来绘制，如电源系、起动系、点火系、照明系、信号系等，这些单元电路都有它们自身的特点，抓住特点把各个单元电路的结构及原理吃透了，理解整车电路也就容易了。
）对整车电路图识读要点 （1）对整车电路图进行分解。（2）认真阅读图注。（3）熟悉线路的配线和颜色标记。（4）熟悉控制元件的作用。（5）熟记回路原则和搭铁极性。（6）了解继电器的工作状态。
电动后视镜结构原理图
1、电动后视镜的结构 1． 电动外后视镜 电动外后视镜的外形及内部结构，主要以枢轴为中心，由使后视镜能进行上下和左右方向灵活变换位置的两个独立的微电机、永久磁铁及霍尔IC等组成。

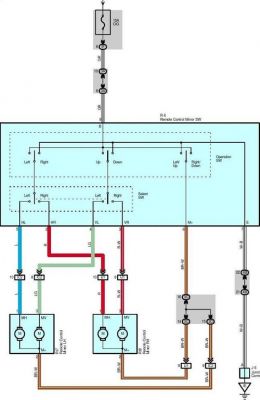

2、电动后视镜后部装有两套电机和驱动器，可以控制其停止和左右移动。通常，垂直运动由一个微型电机控制，水平倾斜运动由另一个微型电机控制。微型电机是水磁式的。按下开关，触点B、C分别接触触点D、E，后视镜垂直移动。
3、汽车的电动后视镜一般由镜片、驱动电动机、控制电路及操纵开关等组成。后视镜镜片以枢轴为中心，在每个后视镜镜片的背后都有两个可逆电动机，可操纵其上下及左右运动。
汽车电路图分为哪些种类?
1、线束图：是将有关电器的导线汇合在一起组成线束，以便于在汽车上安装。元件位置图：就是绘制出的电器件位置的图纸。
2、汽车电路图的种类主要有：接线图、电路原理图、布线图和线束图。
3、在汽车电路的种类中，(1)电源电路：电源电路也称为充电电路，是由电池、发电机、调节器、充电指示装置等构成的电路。(2)起动电路：起动电路由起动器、起动器继电器、起动器开关和起动器保护电路组成的电路。
4、现有以下儿种典型风格的电路图。 a. 横坐标式电路图。主要以德国大众车系为主，该模式的电路图在最下端通过编号坐标来标注图中各线路的位置，各线路纵向平行排列，每条线路对准下框线上的一个编号。
大众车系最新汽车电路图集及维修案例分析的目录
1、)电池电池用a表示。负极接地，用表示，接地点在车身上，用表示，接地点在变速器上。这两条接地线粗，截面积为20mm2。另一个接地点表示在前照灯线束内，线宽为0mm2，为棕色。
2、比如，电路图上可能会标注电压、电流和电阻等数值，这些参数对于故障排查和维修非常重要。通过对电路图上的电气参数进行分析，我们可以迅速定位故障点，从而加快修理的进程。最后，大众汽车电路图是一种宝贵的修理工具。
3、大众汽车的电路图符号使用标准符号，采用国际惯例。大众汽车电路图中的电线颜色采用单色和双色(条纹色)组合，双色线的前色是底色，后色是条纹色。例如，bl/gn是具有蓝色背景和绿色条纹的导体。
4、以桑塔纳2000GSi为例，介绍大众汽车电路图的阅读要领。下图是汽车厂家提供的桑塔纳2000GSi汽车发动机电控汽油喷射点火系统电路图，是一张接近电气原理图的电路接线图。
5、作者：中鑫之宝鹤壁店赵玉宾故障现象2018型大众汽车领先，搭载EA211发动机，累计里程约4万km。车主表示，车辆在行驶中发动机故障指示灯点亮，没有加速力。经过故障诊断并接车后进行试车，车主反映的故障现象属实。
6、大灯线束：从大灯开关引出的线束，通过车辆内部的线槽和连接器，将电力传输到车辆前部的大灯组。请注意，不同车型和年份的大众朗逸风尚版可能会有不同的线路图和电路设计。
