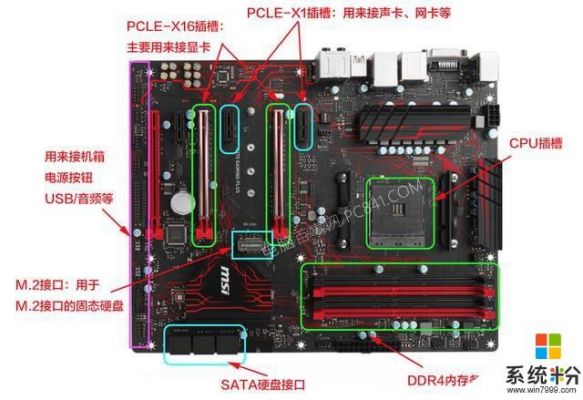

主板上的PCB是指什么?PS_ON是什么意思?
PS_ON意思是指的主板上的开机电源。主板上的PCB意思是印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。
PCB板即印制电路板，又称印刷电路板，是电子元器件电气连接的提供者。
PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
请大家帮忙介绍下PCB基础知识??
盲孔是将几层内部PCB与表面PCB连接，不须穿透整个板子。埋孔则只连接内部的PCB，所以光是从表面是看不出来的。 在多层板PCB中，整层都直接连接上地线与电源。所以我们将各层分类为信号层(Signal)，电源层(Power)或是地线层(Ground)。
元器件应均匀、整体、紧凑的排列在PCB上，尽量减少和缩短各元器件之间的引线和连接。当接口固定时，我们应由接口，再到接着以核心元器件布局。高速信号最短为原则。在高频下工作的电路，要考虑元器件之间的分布参数。
PCB布局规则：在通常情况下，所有的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在底层。
主板电路板维修方法谁知道?
观察主板有无明显短断路。通电、触摸主板各芯片IC是否严重发热或发凉。跳动好线、CPU电压、外频、倍频。通电检测CPU供电正常与否。
电脑主板的维修方法查板方法：观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。表测法：+5V、GND电阻是否是太小(在50欧姆以下)。
电源线可能松动或没插好，尝试重新插拔电源线。 电源可能故障，可以更换一个稳压器，尝试重新接通电源。 主板或者CPU可能损坏，在检查完电源的情况下，需要检查主板和CPU是否工作正常。
如何读懂手机主板中的电路图
从方框图开始到单元电路图、等效电路图，最后能看懂整机电路图。
作为构成供电电路重要的三大元器件，我们还是要了解一些的，这就是电容、电感和场效应管。组成上图红框中的四个方块是CPU上方的MOS管，四上四下，很多烂板子都用了两上两下，稳定性要差不少。
方框图 简称框图，方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。
根据由大到小 —般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。这些电路图各有各的用途和特点，但又有内在联系。
如何区分手机主板上的各个部件我认为没有必要。更好的做法是区分手机主板上的各个模块功能和异常处理。手机主板分为逻辑和射频两大部分。
pcb基本常识
1、一般设计的经验是：优化布线的时间是初次布线的时间的两倍。PCB布线优化完成后，需要进行后处理，首要处理的是PCB板面的丝印标识，设计时底层的丝印字符需要做镜像处理，以免与顶层丝印混淆。
2、在通常情况下，所有的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在底层。
3、电路板：电路板是 PCB 设计的基础，可以是单层的或多层的，通常使用的是玻璃纤维、塑料或陶瓷材料。这些材料通常有较好的绝缘性能和机械强度，以保证安全和可靠性。
4、电路板有单面板、双面板和多层板之分。在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上，这种PCB叫作单面板。
想学习维修电路板,怎么打好基础
1、寻找学习资源 寻找合适的学习资源，包括教科书、在线教程、视频教程、电子论坛和社区等。这些资源可以提供理论知识和实践经验，帮助你了解和掌握电子电路维修的技巧和技术。
2、要进行自学，我们首先做的就是选取靠谱的电路板维修书籍或者电路板维修教学视频。我们要学会认识电路板中的元器件，主要要是了解它们的特性以及在电路板中的作用，比如贴片电容、电阻、二极管、三极管、IGBT等等。
3、首先要打好电子线路理论基础，弄清楚电路板上的各种元器件明称及功能，通过一些简单的电子线路板的分析，由浅入深。
4、第一步，要进行自学，我们首先做的就是选取靠谱的电路板维修书籍或者电路板维修教学视频，在这里给大家推荐《工业电路板芯片级维修从入门到精通》以及《工业电路板芯片级维修彩色图解》，这两本教材都是行业内不错的学习资料。
5、实际上很多维修技术人员根本不懂电路的基础知识，他们都是从最开始的实际操作学起。基础的理论有时候在实操学习过程中会慢慢融会贯通。
到此，以上就是小编对于主板pcb维修基础知识视频的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
