电脑主板线怎么插图解
首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行，这个比较大，好找。
电脑电源开关线接法图解如下：机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
电脑主板开关怎么接线： 机箱上我们需要完成的控制按钮 开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
电脑主板＋电源。方法1 在电源线里找出最大那个插头，如图所示的。在主板内存卡旁边有一个很大的卡槽，只适合这个插头的，直接插进去就可以。卡扣注意哦，它是向外卡的。
接下来，让我们看看如何正确连接这些线路。首先，将ATX 12V电源线插入主板上的相应插孔中。如果您使用的是4针电源线，那么将其插入主板上的4针插孔中；如果使用的是8针电源线，则插入主板上的8针插孔中。
华硕主板的连接线方法,附图,怎么连接,求解?
1、华硕主板z390插线的方法：需要识别机箱上的每个插口，对照着主板上标识的针脚，插上去就行了。
2、把所有排线理在一起；在主板上找到各针脚的位置；全部连接线插完后，检查所有硬件安装是否正确并已经坚固。

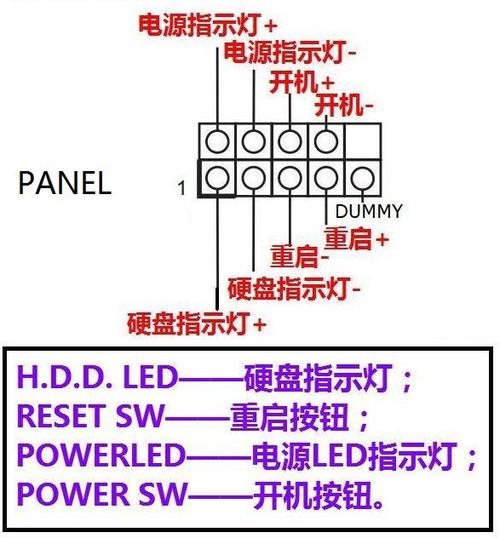

3、华硕主板与机箱主要的连接如下所示。Powerled是电源指示灯、PowerWS是开机键、H.D.D.LED是硬盘指示灯、RESETSW是重启按钮。连接的时候只需要按照上面的示意图连接就可以。
4、主板上一般会有标识，找到标识按照标识安装。注意正负极。如果主板上没有标识也没有说明书的话，按照下面的方法进行安装，以下方法只供参考。
5、华硕B85M－G主板主板与机箱的接线方法：首先需要找到连接接口，这个接口在主板底部中间的位置：F＿panel这个接口就是连接机箱面板的线的。找到机箱上的连接线。然后找到主板上的F＿PANEL。
电脑线接头的接法图解
1、电源供入是指用电源线从主机电源直连接到主板，为主板上的设备供电。这里主要用到两种。一种是带24PIN接口用于向主板供电的电源线，接口及连接的最终效果如下。
2、按照图上的标示，把相应的外接设备一个个接插到电脑主机的后面就可以了。要注意每个接口旁边的标识。
3、USB-A 公头，引脚的次序如下图，有孔的那一面是正面。
4、网线接头接法图解如下：工具/材料：网线、网线钳、水晶头。先用压线钳给网线剥大约3公分左右的外皮，也可以长一点，方便后面压线，注意不要伤到金属线路。
5、如下图。音频线连接 现在大多数机箱的音频线也已经模块化，并采用防呆设计，直接接上就好。若机箱的音频线的接头是散开的。AC97前置音频接法：AC97前置音频简化接法：HD高保真音频接法，和AC97前置音频简化接法一样。
主板插线安装教程图解
主板供电接口 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)。
首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行，这个比较大，好找。
主板上一般会有标识，找到标识按照标识安装。注意正负极。如果主板上没有标识也没有说明书的话，按照下面的方法进行安装，以下方法只供参考。
主板线最主要是要把外面的电源键、重置键接好。在主板上相应的插口就是图中所指。在这些插口的旁边会标出相应的说明比如“HDD_LED”就是硬盘的指示灯，RESET就是重置键，“PWR_SW”就是电源键等等。
方法1 在电源线里找出最大那个插头，如图所示的。在主板内存卡旁边有一个很大的卡槽，只适合这个插头的，直接插进去就可以。卡扣注意哦，它是向外卡的。
蓝色框标识是PWR_BTN，对应机箱连接线的Power SW跳线，不需要区分正负极。(有些主板开关标识可能不是PWR_BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表开关，意思是一样的。
主板电源线接法图解
主板供电接口，主板接口非常容易辨别，找到24个针的接口，按正确方向插入即可。
主板供电接口 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)。
主板上一般会有标识，找到标识按照标识安装。注意正负极。如果主板上没有标识也没有说明书的话，按照下面的方法进行安装，以下方法只供参考。
电脑电源开关线接法图解如下：机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
对照着接）；SPEAK=SPERKER（区分正负极，按照主板和机箱都标示，对照着接）；USB0接口，防呆设计，照着插进去就行。USB0有防呆作用，上排是5针，下排是4针，对照着接上去。大功告成。
